ПРИМЕЧАНИЕ: Шаги, описанные в этой процедуре, могут входить в процедуру установки.
Снятие
1. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
2. Приподнимите и подоприте автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль осевые подпорки.
3. Снимите дополнительный отопитель, работающий на топливе. Обратитесь к процедуре: Вспомогательный топливный обогреватель (412-02 Дополнительный климат-контроль, Снятие и установка).
4. Момент затяжки: 10 Nm
![](https://www.lrman.ru/img/freel/1660.jpg)

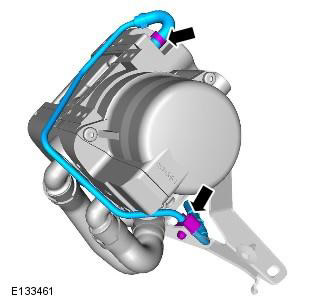

5.
![](https://www.lrman.ru/img/freel/1661.jpg)

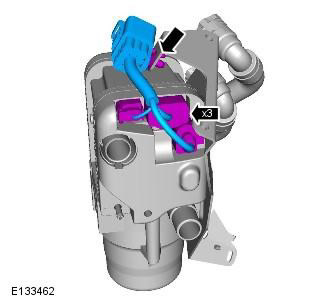

6.
![](https://www.lrman.ru/img/freel/1662.jpg)

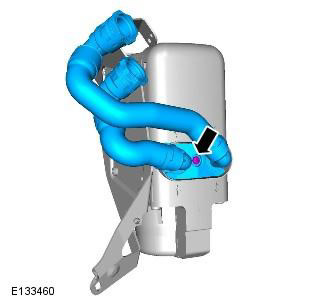

7. Момент затяжки: 7,5 Nm
![](https://www.lrman.ru/img/freel/1663.jpg)

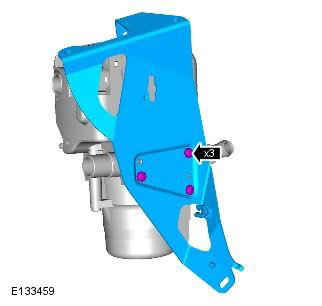

8. Момент затяжки: 10 Nm
![](https://www.lrman.ru/img/freel/1664.jpg)

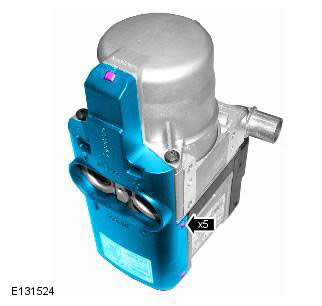

9.
![](https://www.lrman.ru/img/freel/1665.jpg)

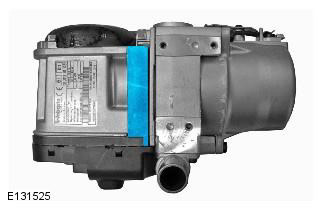

10.
![](https://www.lrman.ru/img/freel/1666.jpg)

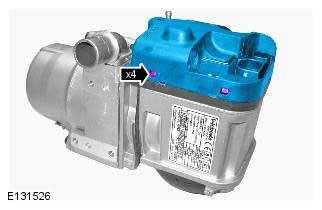

11.
![](https://www.lrman.ru/img/freel/1667.jpg)

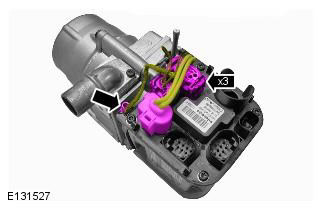

12.
![](https://www.lrman.ru/img/freel/1668.jpg)

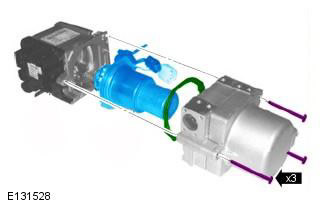

13. Момент затяжки: 7 Nm
ПРИМЕЧАНИЕ: Снимите и отбракуйте прокладку.
![](https://www.lrman.ru/img/freel/1669.jpg)
Установка
1. Установите элементы, выполнив действия в последовательности, обратной порядку разборки.
