ПРИМЕЧАНИЕ: Показан вариант с бензиновым двигателем, для дизельного аналогично.
Снятие

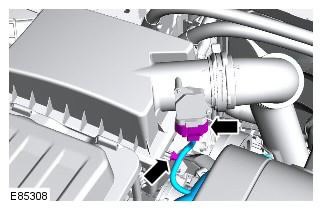

1.
![](https://www.lrman.ru/img/freel/1098.jpg)

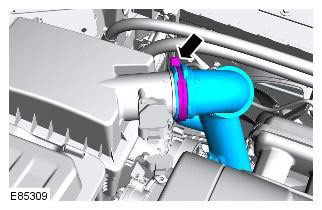

2.
![](https://www.lrman.ru/img/freel/1099.jpg)

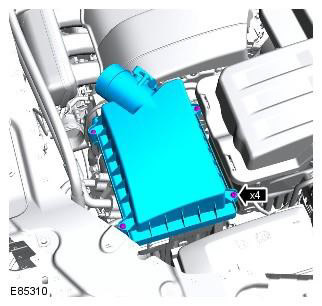

3.
![](https://www.lrman.ru/img/freel/1100.jpg)

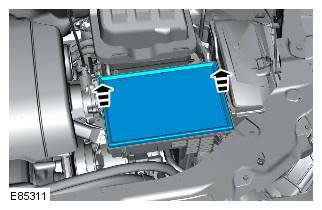

4.
![](https://www.lrman.ru/img/freel/1101.jpg)

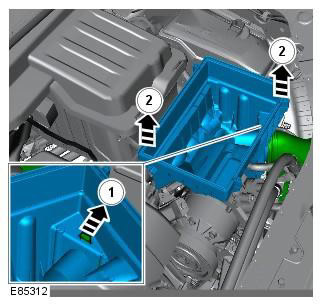

5.
ПРИМЕЧАНИЕ: Отметьте положение установки.
![](https://www.lrman.ru/img/freel/1102.jpg)

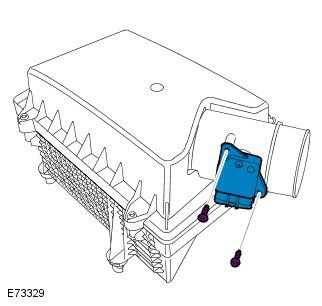

6.
ПРИМЕЧАНИЕ: Не продолжайте разборку, если элемент снимается только для получения доступа.
![](https://www.lrman.ru/img/freel/1103.jpg)
Установка
1. Установите на место фильтрующий элемент.
2. Установите датчик MAF.
3. Установите корпус воздушного фильтра.
ПРИМЕЧАНИЕ: Выверьте положение, отмеченное при снятии элемента.
4. Установите выпускные трубопроводы воздушного фильтра.
5. Состыкуйте электрический разъем датчика MAF.
