Короб электронных блоков (Рендж Ровер 3)

Перед тем, как отсоединять аккумуляторную батарею, внимательно прочтите раздел "Отсоединение аккумуляторной батареи" и выполните все приведённые там инструкции.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Снятие

1. Отсоедините "массовый" провод аккумуляторной батареи.

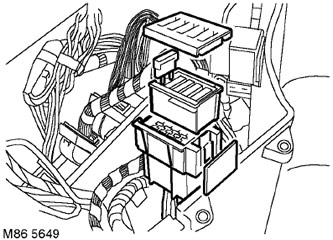

2. Отверните 10 винтов крепления крышки короба электронных блоков ("E" box) и снимите крышку.



3. Ослабьте защелки и извлеките блок предохранителей из крепления.

4. Отсоедините колодок от блока предохранителей.

5. Сожмите защелки и снимите крышку блока предохранителей.

6. Извлеките предохранители.

Установка

1. Установите предохранители и крышку блока предохранителей.



2. Присоедините колодку к жгуту электропроводки.

3. Установите блок предохранителей на крепление и закрепите его.

4. Установите короб электронных блоков и затяните винты с внутренними шестигранными головками моментом 2 Н·м.

5. Подсоедините "массовый" провод аккумуляторной батареи.
