Блок предохранителей в пассажирском салоне (Рендж Ровер 3)

Перед тем, как отсоединять аккумуляторную батарею, внимательно прочтите раздел "Отсоединение аккумуляторной батареи" и выполните все приведённые там инструкции.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Снятие

1. Отсоедините "массовый" провод аккумуляторной батареи.

2. Снимите перчаточный ящик.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Перчаточный ящик.

3. Запомните установочное положение и отсоедините 8 колодок от блока предохранителей.

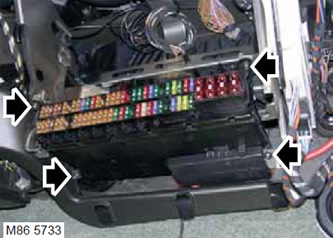

4. Отверните 4 винта Torx крепления блока предохранителей и отведите его в сторону.



5. Снимите верхнюю крышку плавких перемычек.



6. Отверните гайку крепления "плюсового" провода аккумуляторной батареи к блоку предохранителей. Отведите провод в сторону.



7. Переверните блок предохранителей и снимите нижнюю крышку плавких перемычек.

8. Запомните установочное положение и отверните гайки крепления проводов к плавким перемычкам. Отведите провода в сторону.

9. Снимите блок предохранителей.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

10. Извлеките плавкие предохранители и реле из блока предохранителей.

Установка

1. Установите плавкие предохранители и реле в блок предохранителей.

2. Подсоедините провода плавких перемычек, установите гайки и затяните их. Момент затяжки - 8 Н·м.

3. Установите на место нижнюю крышку плавких перемычек.

4. Присоедините "плюсовой" провод аккумуляторной батареи к блоку предохранителей, установите гайки и затяните их. Момент затяжки - 15 Н·м.

5. Установите на место верхнюю крышку плавких перемычек.

6. Установите блок предохранителей и закрепите его винтами.

7. Присоедините колодки к блоку предохранителей.



8. Установите перчаточный ящик.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Перчаточный ящик.

9. Подсоедините "массовый" провод аккумуляторной батареи.
