Поворотный переключатель и блок управления Terrain Response (Дискавери 3)

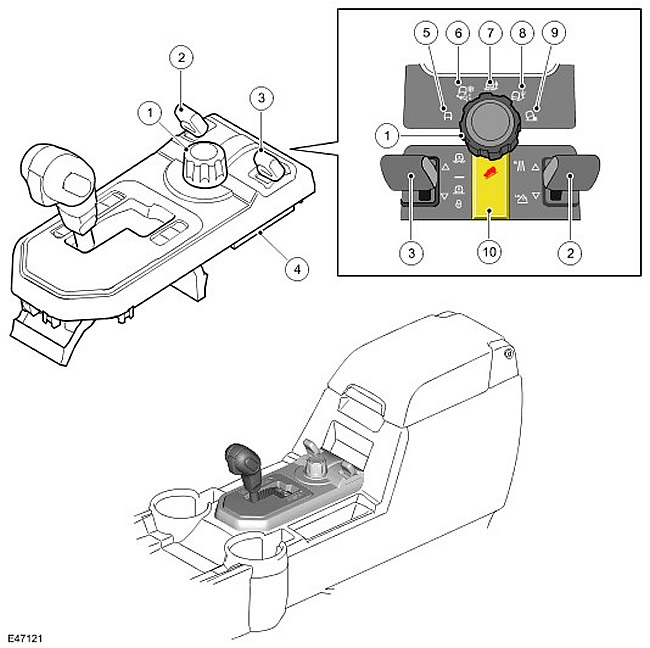

Наименование пункта	Каталожный номер запасной части	Описание
1	-	Поворотный переключатель системы "Terrain Response"
2	-	Переключатель высшей/низшей ступени раздаточной коробки
3	-	Переключатель пневматической подвески
4	-	Блок управления системы "Terrain Response"
5	-	Специальные программы отключены
6	-	Программа "Трава/гравий/снег"
7	-	Программа "Грязь/колея"
8	-	Программа "Песок"
9	-	Программа "Медленное движение по каменистой поверхности"
10	-	Переключатель HDC

Поворотный переключатель системы "Terrain Response" находится на центральной консоли и позволяет выбрать одну из пяти программ работы. Каждой программе соответствует символ, изображающий вид местности. Для выбора требуемой программы следует повернуть поворотный переключатель. С помощью переключателя выбирается только последняя программа в направлении вращения. Как только выбрана последняя программа в любом направлении, дальнейшее вращение переключателя не будет иметь никакого действия. Например, после выбора программы "Медленное движение по каменистой местности" дальнейшее вращение против часовой стрелки не будет иметь никакого эффекта.

Блок управления системы "Terrain Response" находится под поворотным переключателем. Блок подключен с помощью разъема жгута проводов, который также содержит проводку для переключателя HDC,

переключателя высшей/низшей ступени раздаточной коробки, переключателя пневматической подвески и цепей подсветки переключателей. Для блока управления и переключателя используются четыре провода из жгута для подачи напряжения 12 В от аккумуляторной батареи, когда ключ зажигания установлен в положение II, соединения с массой, а также положительного и отрицательного сигналов высокоскоростной шины CAN.
