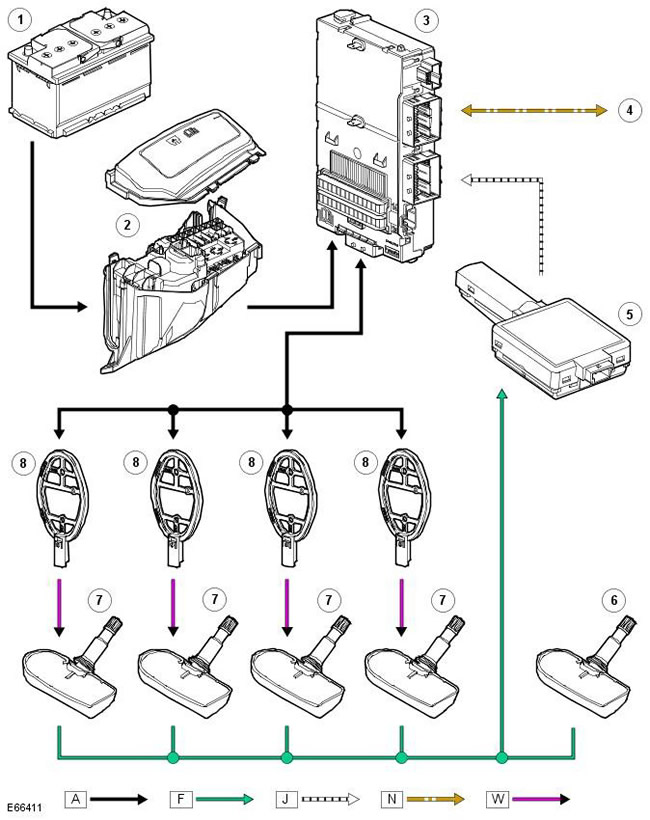

Контрольная диаграмма (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Шасси > Колеса и шины > Контрольная диаграмма

         0
ПРИМЕЧАНИЕ: A = Жесткое соединение; F = Высокочастотная передача; J = Магистраль ISO 9141 K; N = Среднескоростная шина CAN; W = Низкочастотная передача



Поз.№ запасной частиНаименование
1-Аккумулятор
2-Распределительная коробка аккумулятора (BJB)
3-CJB
4-Среднескоростная шина CAN - к другим системам автомобиля
5-Дистанционный высокочастотный приемник
6-Датчик давления в шине запасного колеса
7-Датчик давления в шине (4 шт.)
8-Активатор (4 шт.)
