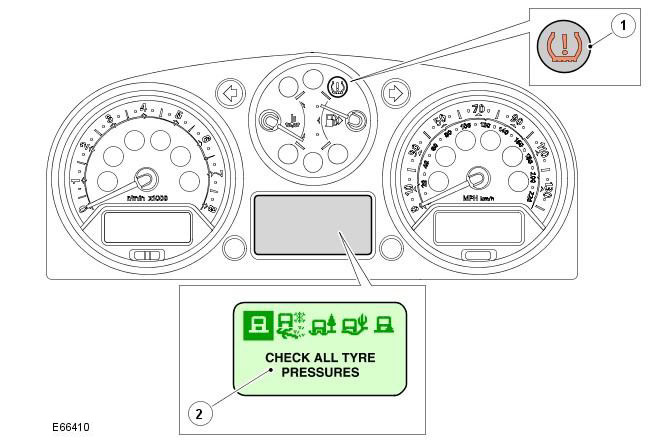

Поз. | № запасной части | Наименование |
1 | - | Контрольная лампа низкого давления в шинах |
2 | - | Центр сообщений |
Подача предупреждений водителю осуществляется одинаково на всех автомобилях, оснащенных системой контроля давления воздуха в шинах: Водитель получает предупреждение от контрольной лампы низкого давления в шине вместе с соответствующим текстовым сообщением на дисплее центра сообщений.
Программное обеспечение системы TPMS в CJB передает информацию о статусе системы на щиток приборов по среднескоростной шине CAN. Затем щиток приборов преобразует эти данные и зажигает контрольную лампу, и отображает соответствующее сообщение.
При включении зажигания контрольная загорается на 3 секунды для проверки.
ПРИМЕЧАНИЕ: Н автомобилях, не оснащенных системой контроля давления воздуха в шинах, данная контрольная лампа не загорается.
В течение трех секунд, пока длится проверка лампы, щиток приборов проверяет наличие сообщения, переданного системой TPMS по шине CAN. В это время система осуществляет внутреннюю проверку и инициализацию шины CAN. Контрольная лампа погаснет, если программное обеспечение системы TPMS не выдаст сообщение о неисправности или предупредительное сообщение о давлении в шинах.
Если щиток приборов получает предупредительное сообщение о неисправности системы TPMS при включенном зажигании, после 3-секундной проверки контрольная лампа будет мигать 75 секунд и затем станет гореть постоянно.
Если щиток приборов получает предупредительное сообщение о давлении в шинах при включенном зажигании, после 3-секундной проверки контрольная лампа кратковременно погаснет, прежде чем вновь загореться для индикации предупреждения о давлении в шинах.
Приведенная ниже таблица иллюстрирует работу контрольной лампы для данных ситуаций:
Ситуация | Индикация на щитке приборов |
Достигнуто предельное значение низкого давления при движении с высокой скоростью | Загорается контрольная лампа. Появляется сообщение "TYRE PRESSURES LOW FOR SPEED" (НИЗКОЕ ДАВЛЕНИЕ В ШИНАХ ДЛЯ ЭТОЙ СКОРОСТИ). |
Достигнуто предельное значение низкого давления в одном из колес при движении с низкой скоростью | Загорается контрольная лампа. Появляется сообщение "CHECK ALL TYRE PRESSURES XX LOW" (ПРОВЕРЬТЕ ДАВЛЕНИЕ В ШИНЕ ХХ). |
Достигнуто предельное значение низкого давления более чем в одном из колес при движении с низкой скоростью | Загорается контрольная лампа. Появляется сообщение "CHECK ALL TYRE PRESSURES" (ПРОВЕРЬТЕ ДАВЛЕНИЕ ВО ВСЕХ ШИНАХ). |
Достигнуто предельное значение давления воздуха в одном из "рабочих" колес, местоположение колеса не определено системой TPMS | Загорается контрольная лампа. Появляется сообщение "CHECK ALL TYRE PRESSURES" (ПРОВЕРЬТЕ ДАВЛЕНИЕ ВО ВСЕХ ШИНАХ). |
Достигнуто предельное значение давления воздуха в шине запасного колеса (при наличии) | Контрольная лампа горит в течение 20 секунд и загорается снова в каждом последующем цикле зажигания. На дисплее центра сообщений появляется сообщение: "CHECK SPARE TYRE PRESSURE" (ПРОВЕРЬТЕ ДАВЛЕНИЕ В ШИНЕ ЗАПАСНОГО КОЛЕСА). |
Неисправность TPMS | Контрольная лампа мигает 75 секунд, после чего начинает гореть постоянно. Появляется сообщение: "TYRE PRESSURE MONITORING SYSTEM FAULT" (НЕИСПРАВНОСТЬ СИСТЕМЫ КОНТРОЛЯ ДАВЛЕНИЯ В ШИНАХ). |
Отсутствие передачи от конкретного датчика давления в шине или неисправность конкретного датчика давления в шине | Контрольная лампа мигает 75 секунд, после чего начинает гореть постоянно. На 20 секунд появляется сообщение: "XX TYRE PRESSURE NOT MONITORED" (ШИНА ХХ НЕ КОНТРОЛИРУЕТСЯ). |
Отсутствие передачи от более чем одного датчика давления в шине или неисправность более чем одного датчика давления в шине | Желтая контрольная лампа мигает 75 секунд, после чего начинает гореть постоянно. На 20 секунд появляется сообщение: "TYRE PRESSURE MONITORING SYSTEM FAULT" (НЕИСПРАВНОСТЬ СИСТЕМЫ КОНТРОЛЯ ДАВЛЕНИЯ В ШИНАХ). |
Отсутствие сигналов CAN | Контрольная лампа мигает 75 секунд, после чего начинает гореть постоянно. На 20 секунд появляется сообщение: "TYRE PRESSURE MONITORING SYSTEM FAULT" (НЕИСПРАВНОСТЬ СИСТЕМЫ КОНТРОЛЯ ДАВЛЕНИЯ В ШИНАХ). |
ПРИМЕЧАНИЕ: "XX" указывает на местоположение шины на автомобиле, например, передняя левая, передняя правая, задняя левая или задняя правая.
