Предно стъкло (Discovery 1)

За да смените предното стъкло, ще ви е необходимо:.

• Тел с дръжки за рязане на уплътнения.
• Комплект за ремонт на стъклопакет.
• Пистолет за инжектиране на уплътнител.
• Вакуумно устройство за премахване на стъкло.

Забележка: Лепилото-уплътнител съхне 6-8 часа.

Внимание: процедурата по монтаж на стъклото трябва да бъде завършена в рамките на 90 минути, в противен случай уплътнението ще се окисли.

Внимание: ако има следи от корозия по отвора на каросерията, третирайте каросерията с антикорозионен разтвор и пребоядисайте фланците на отвора. Монтажът на стъкло се извършва не по-рано от 8 часа след боядисването.

Забележка: Конектор за подгревател на предното стъкло (ако е инсталиран) разположен зад вдлъбнатия панел за всмукване на въздух.

Премахване

1. Свалете рамената на чистачките.

2. Свалете огледалото за обратно виждане от стъклото.

3. Отстранете декоративната облицовка от А-колоната.

4. Поставете защитния капак на предния панел, залепете колоната "А" с лепяща лента.

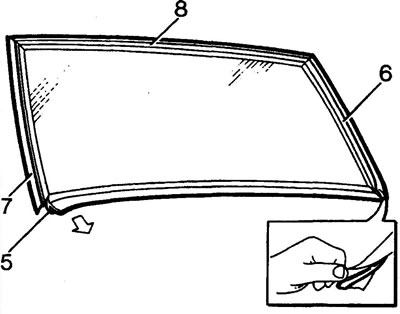

5. Отделете единия ръб на долната декоративна вложка от стъклото и издърпайте вложката.



6. По подобен начин отстранете декоративната вложка на лявата А-колона.



7. По подобен начин отстранете декоративната вложка на дясната А-колона.

8. Отстранете горната декоративна вложка по същия начин.

9. За да защитите боята, поставете маскираща лента около стъклото.

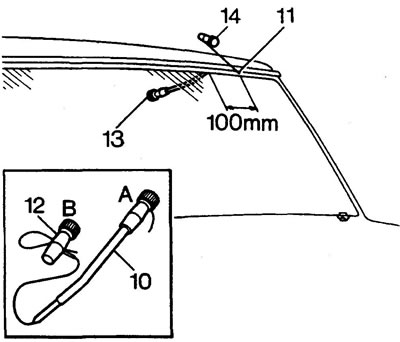

10. Закрепете телта на отрязаното уплътнение в дръжката "A".

11. Прекарайте жицата през уплътнението от вътрешната страна на купето на разстояние приблизително 100 мм от горния ъгъл. Ако е необходимо, пробийте уплътнението с шило.

12. Свържете проводника към дръжката "B".

13. С помощта на асистент вътре в колата: монтирайте тръбата на дръжката "A" на 100 мм от точката на пробиване на уплътнението (създайте спирка с тел).

14. От външната страна на превозното средство: отрежете 100 мм от уплътнението, като издърпате дръжката "B". Повторете стъпки 13 и 14.

Внимание: Работете внимателно в ъглите на стъклото, особено в долните, където са монтирани ограничителите, вижте точка 18. Не режете ограничителите.

15. Преместете жицата между ограничителите, отрежете уплътнението в долната част на стъклото.

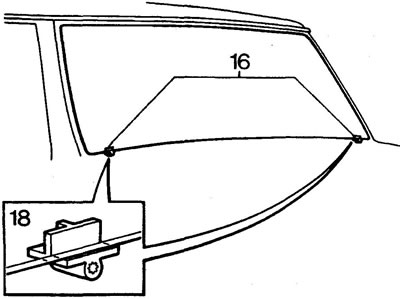

16. Ако предното стъкло има електрическо отопление: проводниците са разположени от всяка страна на ограничителя.



17. Монтирайте вакуумно устройство върху стъклото и го извадете. Ако е необходимо, отрежете уплътнението около ограничителите.

Внимание: Ако стъклото е счупено, носете предпазни очила, когато отстранявате парчетата.

Инсталация

18. Проверете състоянието на стъклените ограничители, сменете ги, ако е необходимо. Монтажните щифтове трябва да бъдат разположени под прав ъгъл спрямо фланците на корпуса.

19. Внимателно отстранете остатъците от старото уплътнение от фланеца на корпуса; дебелината на фланеца е 2 мм.

20. Ако е монтирано старо стъкло, то не трябва да има стружки по краищата. Отстранете останалия стар уплътнител.

Внимание: Поставете чашата върху мека повърхност, не я поставяйте на ръба.

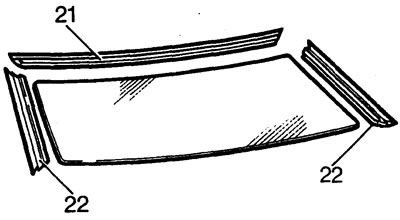

21. Поставете горната декоративна вложка върху стъклото, почукайте вложката с дървен чук, за да осигурите плътно прилягане.

22. Монтирайте страничните декоративни вложки върху стъклото, почукайте вложките с дървен чук, за да осигурите плътно прилягане.

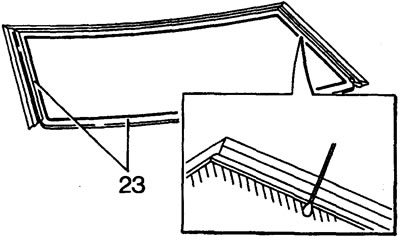

23. Използвайте памучен тампон, за да обезмаслите с разтворителя от комплекта за ремонт (бутилка с жълта капачка) стъклена повърхност с 20 мм лента близо до вложките и 30 мм лента в долния ръб. Веднага избършете стъклото с чиста кърпа.

Внимание: Не докосвайте обезмаслената повърхност с пръсти.

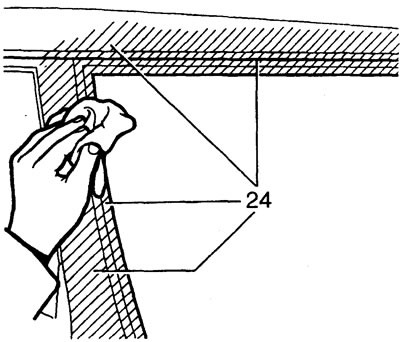

24. Почистете повърхностите на фланците на корпуса и декоративните вложки.



25. Разклатете бутилката с грунд за поне 30 секунди.

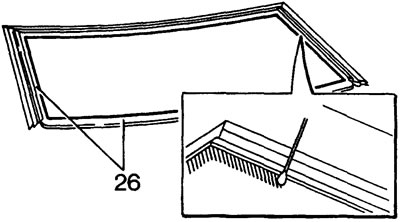

26. Нанесете грунд с памучен тампон (бутилка със зелена капачка) върху вътрешната повърхност на стъклото с 20 мм лента около вложките и 30 мм лента по долния ръб на стъклото. Оставете да изсъхне, преди да нанесете лепило.



27. Отстранете защитните покрития и лепящата лента.





28. Подгответе тръбата с уплътнително лепило за работа, поставете я в пистолета.

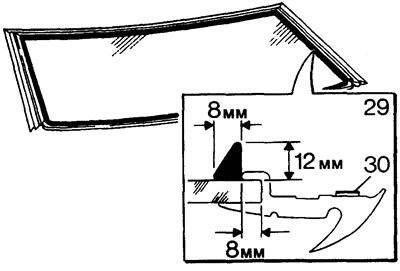

29. Нанесете уплътнителя на непрекъсната лента върху стъклото, както е показано на фигурата.

30. Отстранете защитното покритие от уплътнителния ръб на вложката.

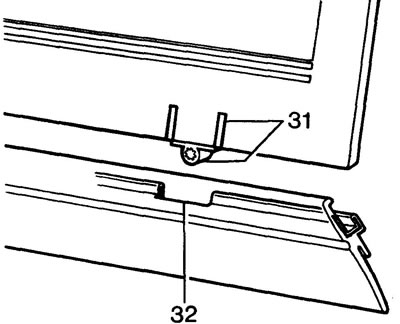

31. С помощта на асистент монтирайте водачите върху стъклото. Подравнете индикаторите на водачите с опорите.

Забележка: По-късните модели нямат показаните на снимката изрези.

32. Подравнете изрезите с опорите и поставете здраво вложката върху стъклото. Почукайте вложката с дървен чук.

33. Монтирайте облицовката на А-колоната и огледалото за обратно виждане.

34. Монтирайте перата на чистачките.
