Задна броня (Range Rover 3)

Демонтаж

1. Отстранете 2-те скоби и отстранете 4-те винта, закрепващи облицовката на калника към задната броня.



2. Отстранете 5-те винта, закрепващи долния рафт на бронята към гредата на бронята.



3. Внимателно освободете 7-те закопчалки на тапицерията на задната броня, отворете долната врата на багажника и свалете тапицерията.

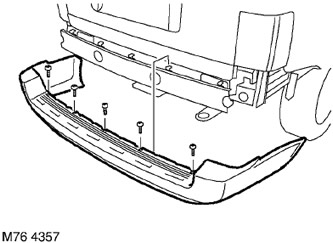

4. Отстранете 5-те винта, закрепващи горния рафт на бронята към гредата на бронята.

5. Натиснете 6-те щипки, закрепващи бронята към задните калници и с помощта на помощник извадете бронята от колата.

ВНИМАНИЕ: Винаги внимавайте да не повредите боята, преди да свалите/монтирате облицовки, панели или брони.

Сглобяване

1. С помощта на асистент монтирайте модула на бронята върху гредата на бронята.

2. Инсталирайте и затегнете на ръка 5-те винта, закрепващи горния рафт на бронята към гредата.

3. Подравнете страните на бронята по отношение на задните калници и закрепете бронята в скобите.

4. Инсталирайте и затегнете винтовете, закрепващи долния рафт на бронята, затегнете винтовете, закрепващи горния рафт на бронята към гредата на бронята.

5. Монтирайте обшивките на калниците и ги закрепете с винтове и скоби.

6. Инсталирайте и закрепете капака на бронята.
