Горивен нагревател (FBH) — двигател TD6 (Range Rover 3)

Съдържание: Демонтаж ⇩ Сглобяване ⇩

Демонтаж

1. Отстранете опорната подложка на батерията.

СИСТЕМА ЗА ПАЛЕНЕ НА ДВИГАТЕЛ И ЗАРЯД НА АКУМУЛАТОР, РЕМОНТ, Обект - акумулатор.

2. Отстранете облицовката на арката на предното колело.

ВЪНШНИ ДЕТАЙЛИ, РЕМОНТНА ДЕЯТЕЛЬНОСТ, Подкалник - преден калник.

3. Източете охлаждащата течност от охладителната система.

ОХЛАДИТЕЛНА СИСТЕМА: Td6, НАСТРОЙКИ И ПОДДРЪЖКА, Източване на охлаждащата течност, промиване и пълнене на системата.

4. Инсталирайте контейнер за събиране на изтичащата охлаждаща течност.

5. Разхлабете скобите и отстранете входящия и изходящия маркуч от нагревателя FBH.

ПРЕДУПРЕЖДЕНИЕ: Преди да разкачите или отстраните системните компоненти, уверете се, че повърхностите в близост до връзките са чисти от мръсотия. Поставете тапи в отворите на маркучите и фитингите на нагревателя, за да предотвратите навлизането на мръсотия в системата.

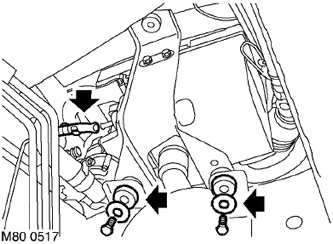

6. Поставете абсорбиращата кърпа, разхлабете скобата и отстранете маркуча за подаване на гориво от нагревателя FBH. Затворете маркуча с тапа и го преместете настрани.

7. Отстранете 2-та винта, закрепващи нагревателя към опората.

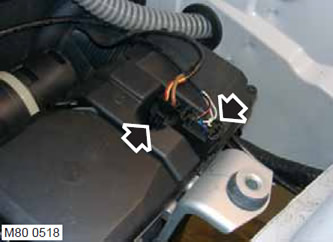

8. Отстранете нагревателя от опората, разкачете съединителните блокове и преместете уреда настрани.

ЗАБЕЛЕЖКА: Ако разглобяването е извършено само за осигуряване на достъп до други системни компоненти, не трябва да се извършва допълнително разглобяване.

9. Отстранете 3-те винта, закрепващи нагревателя към опората.

10. Отстранете опората.

11. Отрежете и изхвърлете скобата, закрепваща всмукателния филтър към нагревателя. Освободете ключалката и отстранете модула на приемащия модул.

Сглобяване

1. Инсталирайте приемния модул и затегнете скобите.

2. Монтирайте опората на нагревателя и затегнете болтовете с въртящ момент от 10 Nm.

3. Свържете конекторите към конекторите на нагревателя.

4. Подравнете изпускателната тръба на нагревателя с изпускателната система на двигателя, монтирайте нагревателя върху опората и затегнете монтажните винтове с въртящ момент от 10 Nm.

5. Свържете маркучите на охладителната система към нагревателя и ги закрепете със скоби.

Оригиналната статия се намира на уебсайта: www.lrman.ru

6. Свържете маркуча за подаване на гориво към нагревателя и го закрепете със скоби.

7. Напълнете двигателя с охлаждаща течност.
