Лост за чистачки на предното стъкло (Range Rover 3)

Премахване

1. Отворете капака.



2. Отстранете капачката на защитната гайка на рамото на чистачката и развийте гайката.

3. Свалете рамото на чистачката от вала.

ЗАБЕЛЕЖКА: Ако разглобяването е извършено само за осигуряване на достъп до други системни компоненти, не трябва да се извършва допълнително разглобяване.

4. Отстранете четката на чистачките.

ЧИСТАЧКИТЕ на предното стъкло И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНИ РАБОТИ, Четка за пречистване на предното стъкло.

Монтиране

1. Монтирайте четката на чистачките.

ЧИСТАЧКИТЕ на предното стъкло И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНИ РАБОТИ, Четка за пречистване на предното стъкло.

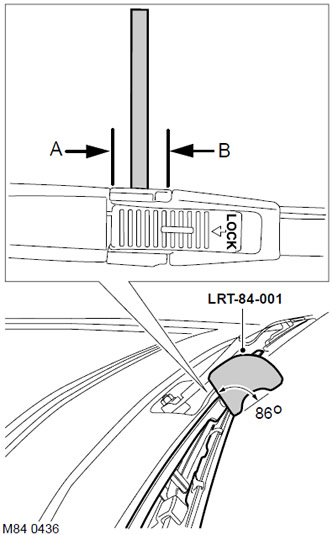

2. Монтирайте модула на лоста върху вала, поставете гайката и я затегнете на ръка. Поставете инструмент LRT-84-001 на предното стъкло между точките "A" и "B" на рамото на чистачката. Подравнете рамото на чистачката така, че ъгълът между предното стъкло и лицето на чистачката да е 86°.

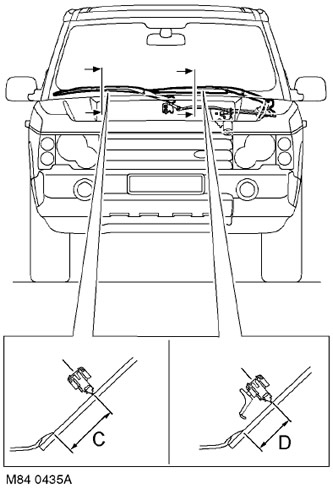

3. Когато настройвате ъгъла на 86°, уверете се, че рамената на чистачките са позиционирани правилно според размерите, показани по-долу.

Страна на пътника "C" = 58 мм.
От страната на водача "D" = 40,5 мм

4. Измерванията трябва да се направят от ръба на уплътнението на предното стъкло до гъбата на перото на чистачката, разположена до оста на перото.

5. Затегнете гайката на рамото на чистачката до 34 Nm.

6. Поставете защитния капак на гайката.

7. Затворете капака.
