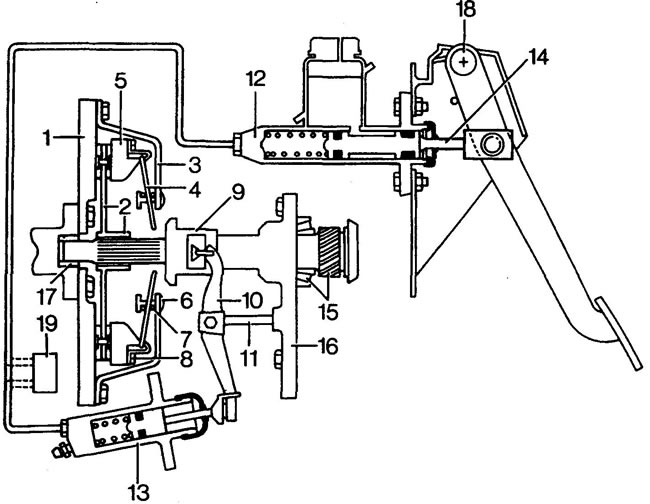

1 - махавік, 2 - дыск счаплення кіроўны, 3 - кошык, 4 - дыяфрагменная спружына, 5 - націскны дыск, 6 - абмежавальнікі ходу спружыны (9 шт.), 7 - падшыпнік спружыны (2 шт.), 8 - цягі і ніты нажим - відэлец выціскальнага падшыпніка, 11 - шаравая апора відэльцы, 12 - галоўны гідрацыліндр, 13 - працоўны гідрацыліндр, 14 - цяга галоўнага гідрацыліндра, 15 - першасны вал і падшыпнік КПП, 16 - перадпакой вечка КПП, 17 - апорны падшыпнік 1 - гідраўлічны дэмпфер (калі ўсталяваны).
Заўвага: гідраўлічны дэмпфер 19 здымае пульсацыі ціску ў сістэме, якія ўзнікаюць пры працы рухавіка на нізкіх частотах кручэння.
Апісанне
Счапленне усталёўваецца на мадэлях з механічнай КПП. Счапленне аднадыскавае з дыяфрагменай спружынай, усталёўваецца на махавіку. Прывад счаплення - гідраўлічны.
(Крыніца артыкула размешчана на сайце www.lrman.ru)
