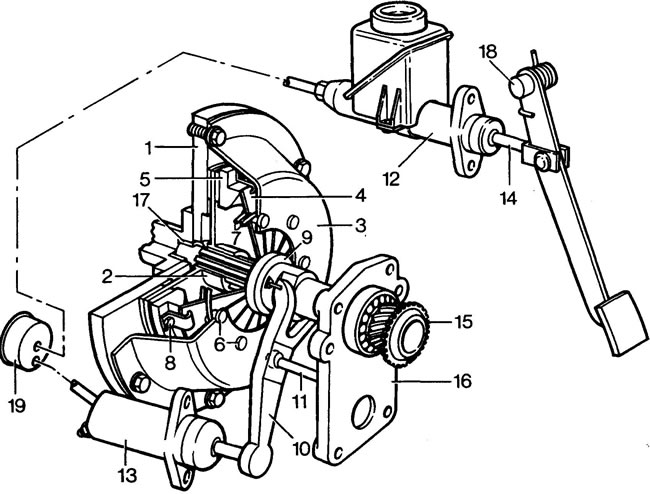

1 - маховик, 2 - диск на съединителя, 3 - кошница, 4 - диафрагмена пружина, 5 - притискателна плоча, 6 - ограничители на хода на пружината (9 бр.), 7 - пружинен лагер (2 бр.), 8 - пръти и болтове на притискателната плоча, 9 - освобождаващ лагер, 10 - вилка на освобождаващия лагер, 11 - сферична връзка на вилката, 12 - главен хидравличен цилиндър, 13 - подчинен хидравличен цилиндър, 14 - прът на главния хидравличен цилиндър, 15 - първичен вал и лагер на скоростната кутия, 16 - преден капак на скоростната кутия, 17 - опорен лагер на първичния вал, 18 - педал и възвратна пружина, 19 - хидравличен амортисьор (ако е инсталиран).
Забележка: хидравличният амортисьор 19 премахва пулсациите на налягането в системата, които възникват, когато двигателят работи на ниски обороти.
Описание
Съединителят е монтиран на модели с ръчна скоростна кутия. Той е еднодисков съединител с диафрагмена пружина, монтиран на маховика. Задвижването на съединителя е хидравлично.
