Главен цилиндър на съединителя (Discovery 1)

1. Свалете главния цилиндър на съединителя.

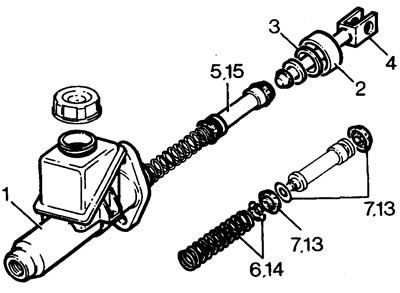

Демонтаж

2. Издърпайте маншона от пръта на хидравличния цилиндър.

3. Натиснете пръта и свалете задържащия пръстен.

4. Извадете пръта.

5. Свалете буталния блок на хидравличния цилиндър.

6. Отстранете държача и пружината.



7. Отстранете уплътненията и шайбата от буталото.

Данните са взети от уебсайта: LRMAN.ru

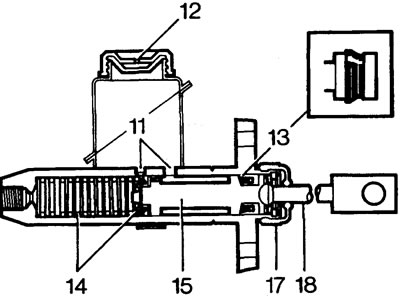

Изпит

8. Измийте всички части с чиста спирачна течност.

9. Проверете буталото и цилиндъра за драскотини, корозия или надрасквания. Сменете, ако е необходимо.

10. Монтирайте нови уплътнения и прахозащитния капак на буталото (от комплект за ремонт).

11. Проверете дали течността преминава свободно през каналите за пълнене и байпас.

12. Почистете вентилационния отвор на резервоара.

Събрание

Забележка: Преди монтажа смажете частите с чиста спирачна течност.

13. Монтирайте шайбата и уплътненията на буталото.

14. Поставете пружината и държача в цилиндъра.

15. Поставете буталото в цилиндъра. Уверете се, че краищата на уплътненията не се огъват.

16. Поставете обувката върху пръта и го закрепете с фиксиращ пръстен.

17. Напълнете прахозащитния маншон с грес и го закрепете в канала на цилиндъра.

18. Чрез натискане на пръта проверете свободата на движение на буталото.

19. Монтирайте хидравличния цилиндър на място.
