Работен цилиндър на съединителя (Discovery 1)

Забележка: Въртящият момент на затягане на гайките на тръбите на хидравличната система е 15 Nm.

Премахване

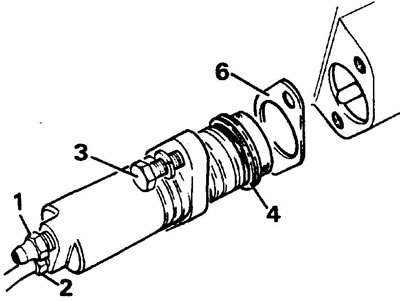

1. Отстранете течността от системата през дренажния нипел.

2. Разкачете тръбата от хидравличния цилиндър и запушете отворените отвори.

3. Развийте двата монтажни болта на хидравличния цилиндър и извадете хидравличния цилиндър.

4. Ако маншонът не се е свалил заедно с хидравличния цилиндър, извадете го от корпуса на съединителя.

Инсталация

5. Свалете прахозащитния капак и дистанционния елемент от хидравличния цилиндър.

6. Нанесете водоустойчив уплътнител Hylomar P232M върху двете повърхности на дистанционера.

(Оригиналният текст е публикуван на уебсайта: «LRMAN.ru»)

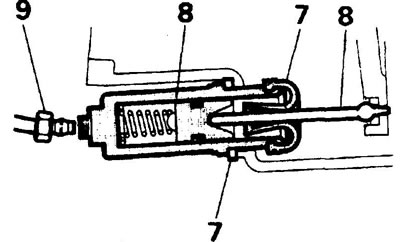

7. Монтирайте маншона и дистанционната втулка на хидравличния цилиндър.

8. Монтирайте хидравличния цилиндър върху корпуса на съединителя, поставете тласкача върху буталото.



9. Свържете тръбата.

10. Поставете обратно свалените части. Помпайте системата.
