Внешняя балка защиты от опрокидывания (Дефендер 2007+)

Снятие

1. Выверните с обеих сторон болты Torx крепления верхний части балки защиты при опрокидывании от балки, закрепленной на крыше.

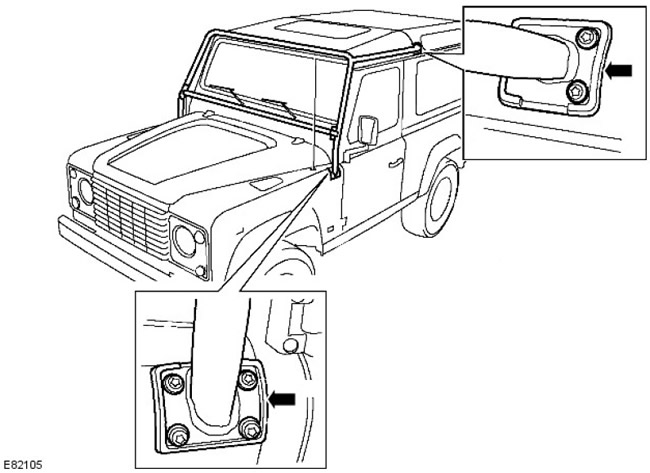

2. Воспользовавшись помощью, чтобы поддержать балку защиты при опрокидывании на лобовом стекле, выверните с обеих сторон четыре болта Torx крепления балки защиты при опрокидывании к опоре крыла.

3. Выверните с обеих сторон болты Torx крепления верхней балки к опоре крыши.

4. Сдвиньте верхние балки назад, чтобы отцепить их от основного узла балки защиты при опрокидывании.

5. Снимите основной узел балки защиты при опрокидывании с автомобиля.

6. При необходимости выверните с обеих сторон два болта Torx и отверните гайки и отсоедините нижнюю поперечную балку от основной балки защиты при опрокидывании.

Установка

1. Установите нижнюю поперечную балку в опорные кронштейны основной балки защиты при опрокидывании и закрепите ее болтами Torx и гайками, которые следует затянуть усилием 25 Нм.

2. Проследите за правильностью установки резиновых прокладок на опорные кронштейны балки защиты при опрокидывании.

Текст статьи доступен на веб-сайте www.LRman.ru





3. Позовите помощника, установите балку защиты при опрокидывании и расположите ее на крыльях.

4. Вдвиньте верхние балки в основную балку защиты при опрокидывании, расположите на опоре крыше и закрепите болтами Torx, которые следует затянуть усилием 25 Нм.

5. Прикрепите балку защиты при опрокидывании к обеим опорам крыши с помощью болтов Torx. Затяните усилием 25 Нм.

6. Прикрепите верхние балки к основной балке защиты при опрокидывании и затяните болты усилием 25 Нм.
