Внутренняя ручка задней двери (Дефендер 2007+)

Снятие

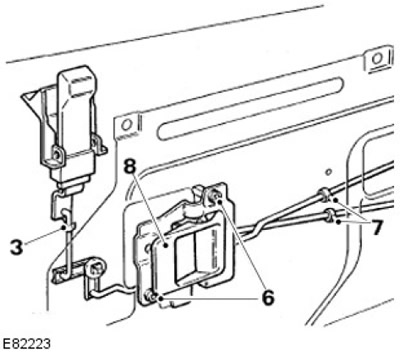

1. Снимите панель отделки двери.

За дополнительной информацией обратитесь к главе: Панель отделки задней двери (501-05 Отделка салона, Снятие и установка).

2. По месту отсоедините пластмассовый лист, чтобы получить доступ к ручке открывания двери.

3. Снимите пружинный зажим и отсоедините приводную тягу от кнопки.

4. Отпустите пружинный зажим и отсоедините короткую приводную тягу кнопки запирания от механизма защелки.

5. Отсоедините длинную приводную тягу от механизма защелки.



6. Выверните два винта крепления ручки двери к опорной панели.

7. Высвободите приводные тяги из пластмассовых зажимов, расположенных в опорной панели.

8. Снимите ручку и тяги с двери.

Установка

1. Установите пластмассовые зажимы крепления на узел тяг и закрепите двумя винтами.

2. Подсоедините приводные тяги к механизму защелки и закрепите зажимами.

Оригинал статьи находится на: www.lrman.ru

3. Установите пластмассовые зажимы крепления тяг на опорную панель.

4. Подсоедините приводную тягу к кнопке запирания и закрепите зажимом.

5. Заново герметизируйте пластмассовый лист и установите панель отделки двери.

За дополнительной информацией обратитесь к главе: Панель отделки задней двери (501-05 Отделка салона, Снятие и установка).
