Датчик уровня топлива - снятие и установка (Дефендер 2007+)

Специальный инструмент(ы)

Гаечный ключ топливного бака 310-118

Снятие

Предупреждения:

• По завершении ремонтных работ необходимо осмотреть топливную систему и проверить наличие утечек. Несоблюдение этого указания может привести к травме.
• Запрещается иметь при себе сотовый телефон или пользоваться им при работе с любыми элементами, имеющими отношение к топливу, или в непосредственной близости от таких элементов. Имеется опасность возгорания легко воспламеняющихся паров. Неследование этим указаниям может привести к травматическим последствиям.
• Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. Имеется опасность возгорания легко воспламеняющихся паров. Неследование этим указаниям может привести к травматическим последствиям.
• При попадании топлива в глаза промойте их холодной водой или специальным раствором для промывания глаз и незамедлительно обратитесь за медицинской помощью.
• Выполнение данной процедуры включает работу с топливом. Всегда будьте готовы к возможному разбрызгиванию топлива и соблюдайте меры осторожного обращения с топливом. Неследование этим указаниям может привести к травматическим последствиям.
• Тщательно мойте руки после работы с топливом, поскольку продолжительный контакт топлива с кожей может вызвать раздражение. При возникновении раздражения обратитесь за медицинской помощью.

Предостережения:

• Оборудование для впрыска дизельного топлива изготавливается с очень точными допусками и очень малыми зазорами. Поэтому при работе с этими узлами требуется соблюдать абсолютную чистоту.
• Обязательно вставляйте заглушки во все открытые отверстия и трубопроводы. Несоблюдение этого указания может привести к проникновению грязи в систему впрыскивания топлива.
• Обеспечьте в зоне станции технического обслуживания, в которой работают с автомобилем, максимальную чистоту и отсутствие пыли. Грязь и пыль, образующаяся при работе со сцеплением, тормозами или в результате механической обработки или сварки, может вызвать загрязнение топливной системы и позднее привести к неполадкам.

1.

ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

3. Снимите топливный бак.

За дополнительной информацией обратитесь к главе: Топливный бак (310-01 Топливный бак и топливные магистрали - Дизельный двигатель ID4 2.4L, Снятие и установка).

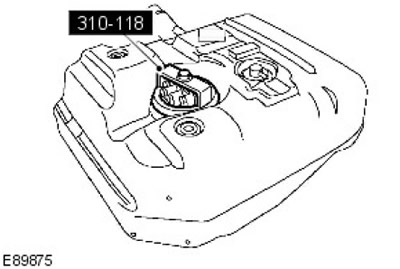

4. Снимите датчик уровня топлива.

• Используя специальный инструмент, снимите стопорное кольцо.
• Снимите уплотнение и отправьте его на утилизацию.

Установка

1.

ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.

Установите датчик уровня топлива.

• Установите новое уплотнение.
• При помощи специального инструмента затяните стопорное кольцо с моментом 35 Нм.

2. Установите топливный бак.



За дополнительной информацией обратитесь к главе: Топливный бак (310-01 Топливный бак и топливные магистрали - Дизельный двигатель ID4 2.4L, Снятие и установка).

3. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
