Демонтаж
1. Снимите передний брызговик.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний брызговик.
2. Снимите накладку порога.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Накладка порога.

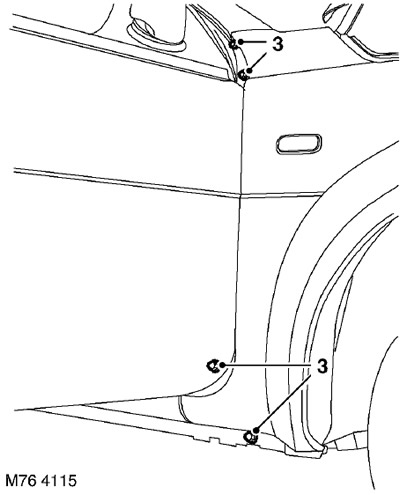

3. Отверните 4 болта крепления задней части переднего крыла.

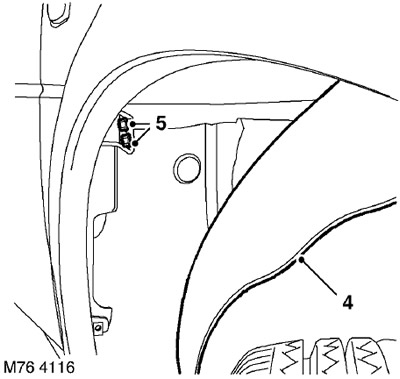

4. Отсоедините подкрылок от задней части переднего крыла.
5. Отверните 2 болта крепления кронштейна к передней стойке "А".

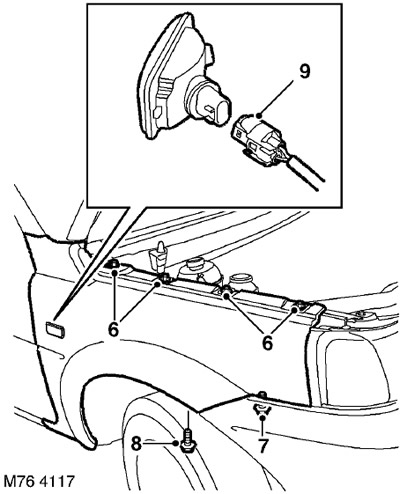

6. Отверните 4 болта крепления верхней части переднего крыла.
7. Отверните болт крепления передней части крыла к кронштейну кузова.
8. Отверните винт крепления подкрылка к верхней части крыла.
9. Снимите крыло и отсоедините электрический разъем от бокового повторителя указателя поворота.
10. Демонтируйте переднее крыло.
11. Снимите боковой повторитель указателя поворота с переднего крыла.
Установка
1. Установите боковой повторитель указателя поворота на переднее крыло.
2. Приложите переднее крыло к кузову.
3. Подсоедините электрический разъем к боковому повторителю указателя поворота.
4. Выровняйте положение переднего крыла относительно кузова.
5. Заверните болты крепления задней части крыла к передней стойке 'A', верхней части крыла, а затем передней части крыла, но пока не затягивайте болты окончательно.

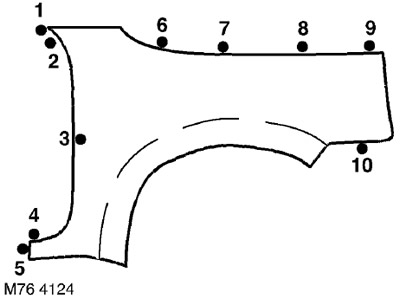

6. Выровняйте положение крыла и затяните болты крепления в последовательности, показанной на рисунке, с моментом 5 Нм.
7. Выровняйте положение подкрылка относительно крыла.
8. Заверните винт крепления подкрылка к верхней части крыла.
9. Установите накладку порога.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Накладка порога.
10. Установите передний брызговик.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний брызговик.
