Ремень безопасности центрального места на заднем сиденье (Фрилендер 1)

Демонтаж

1. Снимите правое заднее сиденье.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Заднее правое сиденье.

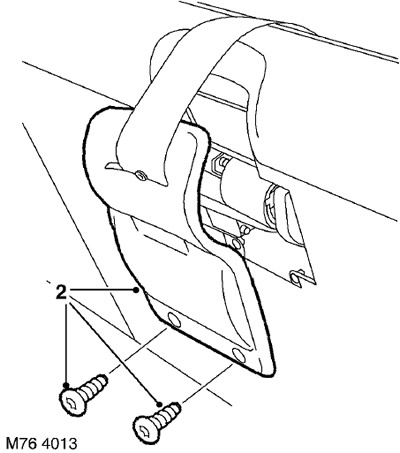

2. Отверните 2 винта и снимите крышку инерционной катушки ремня безопасности.

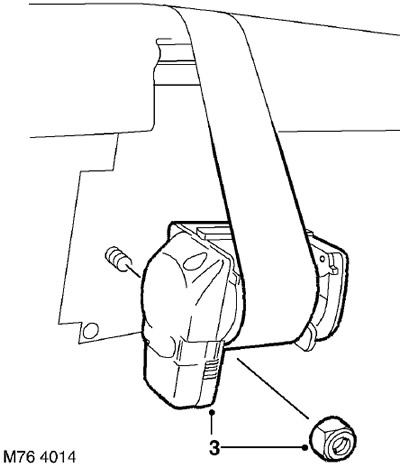

3. Отверните гайку и снимите инерционную катушку.

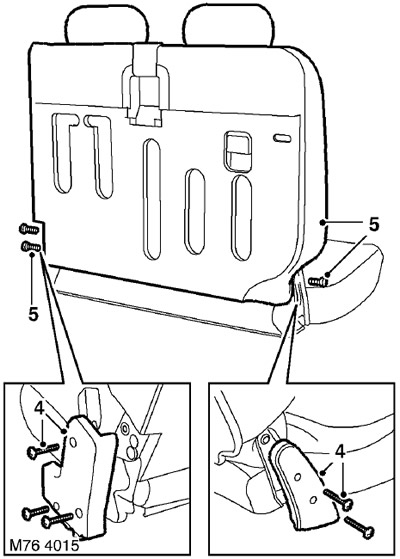

4. Отверните 5 винтов и снимите обе крышки креплений ремня безопасности.


5. Отверните 3 болта Torx и снимите с подушки спинку сиденья.

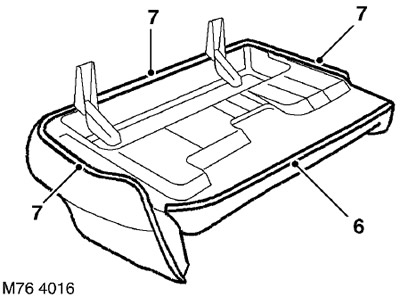

6. Освободите заднюю часть обивки подушки сиденья от крепления к раме.

7. Освободите переднюю и боковые части обивки подушки от крепления к раме.

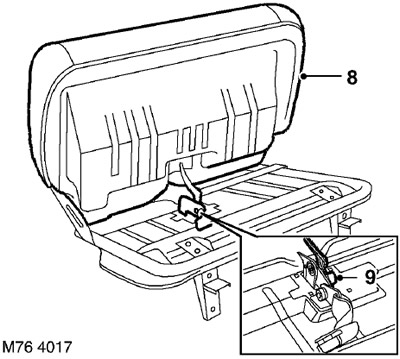

8. Снимите с рамы подушку вместе с обивкой.

9. Выверните болт Torx из узла нижнего крепления центрального ремня безопасности и замка правого ремня безопасности.

10. Снимите ремень безопасности центрального места вместе с замком правого ремня безопасности.

Установка

1. Установите на основание сиденья узел нижнего крепления центрального ремня безопасности и замка правого ремня безопасности и затяните болт Torx с моментом 32 Нм.

2. Установите подушку сиденья на основание.


3. Зафиксируйте переднюю и боковые части подушки на раме.

4. Закрепите заднюю часть подушки сиденья на раме.

5. Установите спинку сиденья и затяните болты Torx.

6. Установите крышки креплений ремня безопасности и затяните винты их крепления.

7. Установите инерционную катушку на спинку сиденья и затяните гайки ее крепления с моментом 32 Нм.

8. Установите крышку инерционной катушки и затяните винты ее крепления.

9. Установите на место заднее сиденье.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Заднее правое сиденье.
