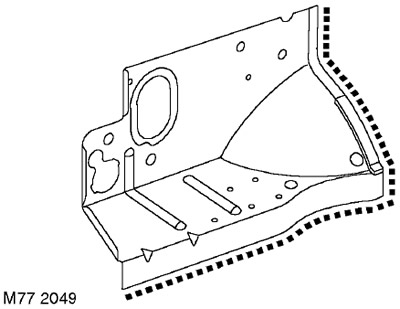

Передняя панель боковины моторного отсека (Фрилендер 1)

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Отсоедините генератор.

3. Отсоедините все электронные блоки.

4. Снимите колесо (колеса).

5. Снимите подкрылок передней колесной арки.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний подкрылок.

6. Снимите брызговик моторного отсека.

7. Снимите переднее крыло.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Переднее крыло.

8. Снимите передний бампер.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.

9. Снимите кронштейн переднего бампера.

10. Снимите радиатор.

СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕМОНТНЫЕ РАБОТЫ, Радиатор в сборе.

11. Снимите фару.

ОСВЕЩЕНИЕ, Фара в сборе - модели до 2004 модельного года, Фара в сборе - модели до 2004 модельного года.

12. Освободите жгут проводов фары и отведите его в сторону.

13. Левая сторона: Снимите воздухоочиститель.

14. Левая сторона: Снимите воздушный патрубок.

15. Левая сторона: Снимите электронный блок управления двигателем (ECM).

16. Левая сторона: Снимите площадку аккумуляторной батареи.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Опорный лоток - аккумуляторная батарея.

17. Левая сторона: Снимите блок реле и предохранителей моторного отсека с соответствующими жгутами проводов.

18. Левая сторона: Снимите левый передний тормозной трубопровод.

19. Правая сторона: Снимите бачок рабочей жидкости гидроусилителя рулевого управления.


20. Правая сторона: Снимите правый передний тормозной трубопровод.

21. Правая сторона: Снимите бачок омывателя ветрового стекла.

СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Резервуар - омыватель.

22. Правая сторона: Снимите охладитель рабочей жидкости гидроусилителя рулевого управления.

РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Охладитель рабочей жидкости рулевого гидроусилителя (для моделей с двигателем Td4 или K1.8).

Ремонтные работы

1. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке.

Установка

1. Левая сторона: Установите левый передний тормозной трубопровод. Прокачайте тормозную систему.

ТОРМОЗНАЯ СИСТЕМА, РЕГУЛИРОВКИ, Удаление воздуха из тормозной системы.

2. Левая сторона: Установите блок реле и предохранитетелй моторного отсека с его соответствующими жгутами проводов.

3. Левая сторона: Установите на место площадку аккумуляторной батареи. Не присоединяйте "отрицательную" клемму аккумуляторной батареи.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Опорный лоток - аккумуляторная батарея.

4. Левая сторона: Установите электронный блок управления двигателем (ECM).

5. Левая сторона: Установите воздушный патрубок.

6. Левая сторона: Установите воздухоочиститель.

7. Правая сторона: Установите охладитель рабочей жидкости гидроусилителя рулевого управления.

РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Охладитель рабочей жидкости рулевого гидроусилителя (для моделей с двигателем Td4 или K1.8).

8. Правая сторона: Установите бачок омывателя ветрового стекла.

СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Резервуар - омыватель.

9. Правая сторона: Установите правый передний тормозной трубопровод. Прокачайте тормозную систему.

ТОРМОЗНАЯ СИСТЕМА, РЕГУЛИРОВКИ, Удаление воздуха из тормозной системы.

10. Правая сторона: Установите бачок рабочей жидкости гидроусилителя рулевого управления.

11. Установите фару.

ОСВЕЩЕНИЕ, Фара в сборе - модели до 2004 модельного года, Фара в сборе - модели до 2004 модельного года.

12. Закрепите жгут проводов фары.

13. Установите охладитель рабочей жидкости гидроусилителя рулевого управления.

РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Охладитель рабочей жидкости рулевого гидроусилителя (для моделей с двигателем Td4 или K1.8).

14. Установите радиатор.

СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕМОНТНЫЕ РАБОТЫ, Радиатор в сборе.

15. Установите кронштейн переднего бампера.

16. Установите на место передний бампер.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.

17. Установите на место переднее крыло.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Переднее крыло.

18. Установите на место подкрылок передней колесной арки.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний подкрылок.

19. Установите на место колесо (колеса) и затяните гайки с моментом 115 Нм.

20. Присоедините все электронные блоки.

21. Присоедините генератор.

22. Присоедините "отрицательную" клемму аккумуляторной батареи.
