Панель усиления центральной стойки В/С - 3-дверная версия (Фрилендер 1)

В данной операции задняя часть боковой панели кузова и передний нижний усилитель задней панели заменяются вместе с панелью усиления стойки "B/C".

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Отсоедините генератор.

3. Отсоедините все электронные блоки.

4. Снимите колесо (колеса).

5. Снимите уширитель задней колесной арки.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задняя часть расширителя задней колесной арки.

6. Снимите подкрылок задней колесной арки.

7. Снимите ремень безопасности переднего сиденья.

СИСТЕМЫ ПАССИВНОЙ БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Передний инерционный ремень безопасности 3-дверного автомобиля.

8. Снимите скобу замка передней двери со стойки "B/C".

9. Снимите заднее сиденье.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Заднее левое сиденье.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Заднее правое сиденье.

10. Снимите заднюю боковую панель обивки салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Задняя боковая декоративная панель 3-дверного автомобиля.

11. Снимите накладки порога проема боковой двери.

12. Снимите уплотнитель дверного проема.

13. Освободите коврик пола от внутренней панели порога и сдвиньте его в сторону.

14. Снимите боковое стекло задней части кузова и его уплотнение.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Заднее малое стекло в сборе - 3-дверный автомобиль.

15. Снимите обивку задней панели крыши.

16. Снимите обивку потолка салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Потолочная панель 3-дверного автомобиля.

17. Освободите жгут кабелей от внутренней панели порога и отведите в сторону.

Ремонтные работы

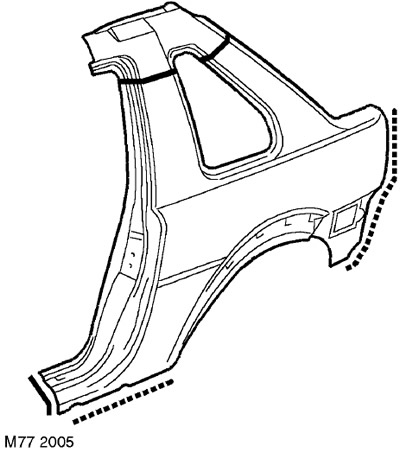

1. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке.

Установка

1. Закрепите жгут кабелей к внутренней панели порога.

2. Установите обивку потолка салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Потолочная панель 3-дверного автомобиля.

3. Установите обивку задней панели крыши.

4. Установите уплотнение заднего бокового стекла и боковое стекло задней части кузова.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Заднее малое стекло в сборе - 3-дверный автомобиль.

5. Закрепите коврик пола на внутреннем пороге.


6. Установите уплотнитель бокового дверного проема.

7. Установите накладку порога проема боковой двери.

8. Установите заднюю боковую панель обивки салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Задняя боковая декоративная панель 3-дверного автомобиля.

9. Установите на место заднее сиденье.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Заднее левое сиденье.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Заднее правое сиденье.

10. Установите скобу замка передней двери со стойки "B/C".

11. Установите на место ремень безопасности переднего сиденья.

СИСТЕМЫ ПАССИВНОЙ БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Передний инерционный ремень безопасности 3-дверного автомобиля.

12. Установите на место подкрылок задней колесной арки.

13. Установите на место уширитель задней колесной арки.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задняя часть расширителя задней колесной арки.

14. Установите на место колесо (колеса) и затяните гайки с моментом 115 Нм.

15. Присоедините все электронные блоки.

16. Присоедините генератор.

17. Присоедините "отрицательную" клемму аккумуляторной батареи.
