В данной процедуре рассматривается замена задней наружной боковой панели кузова вместе с задней панелью боковины в сборе.
Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Отсоедините генератор.
3. Отсоедините все электронные блоки.
4. Снимите колесо (колеса).
5. Снимите декоративную накладку порога.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Накладка порога.
6. Снимите задний бампер.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задний бампер в сборе - для автомобилей до 2004-го модельного года.
7. Снимите подкрылок задней колесной арки.
8. Снимите скобу замка задней двери со стойки "D".
9. Снимите накладки порога проема задней боковой двери.
10. Снимите уплотнитель заднего дверного проема.
11. Освободите коврик пола от внутренней панели порога и сдвиньте его в сторону.
12. Снимите верхнюю накладку стекла двери багажного отделения.
13. Снимите боковую накладку стекла двери багажного отделения.
ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Боковая накладка заднего стекла 5-дверного автомобиля.
14. Снимите уплотнитель дверного проема багажного отделения.
15. Снимите накладку задней панели крыши.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Молдинги крыши 5-дверного автомобиля.
16. Снимите задний фонарь.
ОСВЕЩЕНИЕ, Фара в сборе - модели до 2004 модельного года, Задний комбинированный фонарь.
17. Снимите нижнюю панель задней части боковины кузова.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Нижняя декоративная панель багажного отделения 5-дверного автомобиля.
18. Снимите верхнюю панель задней части боковины кузова.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Верхняя декоративная панель багажного отделения 5-дверного автомобиля.
19. Снимите боковой ремень безопасности заднего сиденья.
СИСТЕМЫ ПАССИВНОЙ БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Ремень безопасности левого места на заднем сиденье.
20. Снимите коврик багажного отделения.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Напольное покрытие багажного отделения.
21. Снимите заднее сиденье.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Заднее левое сиденье.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Заднее правое сиденье.
22. Снимите обивку потолка салона.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Потолочная панель 5-дверного автомобиля.
23. Снимите боковое стекло задней части салона.
СТЕКЛА, РЕМОНТНЫЕ РАБОТЫ, Заднее боковое стекло.
24. Снимите задний амортизатор.
ЗАДНЯЯ ПОДВЕСКА, РЕМОНТНЫЕ РАБОТЫ, Амортизатор.
25. Освободите жгут кабелей от задней панели боковины и отведите в сторону.
26. Левая сторона: Снимите скобу замка двери багажного отделения со стойки "E".
27. Правая сторона: Снимите дверь багажного отделения.
ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Демонтаж двери багажного отделения в сборе для обеспечения доступа к другим элементам, установка двери багажного отделения.
28. Правая сторона: Снимите заливную горловину топливного бака.
СИСТЕМА ТОПЛИВОПОДАЧИ БЕНЗИНОВОГО ДВИГАТЕЛЯ, РЕГУЛИРОВКИ, Заливная труба.
29. Правая сторона: Снимите топливный бак с автомобиля.
СИСТЕМА ТОПЛИВОПОДАЧИ БЕНЗИНОВОГО ДВИГАТЕЛЯ, РЕГУЛИРОВКИ, Топливный бак: кроме стран Североамериканского рынка.
Ремонтные работы

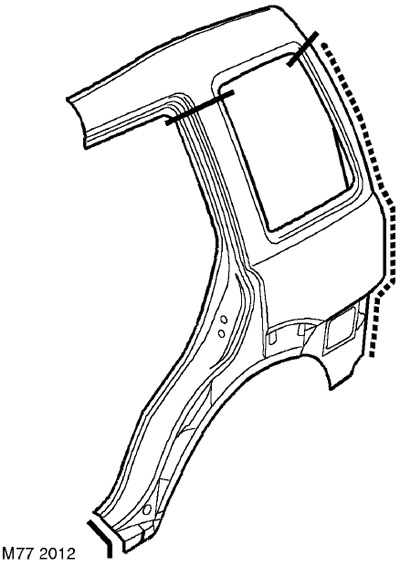

1. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке.

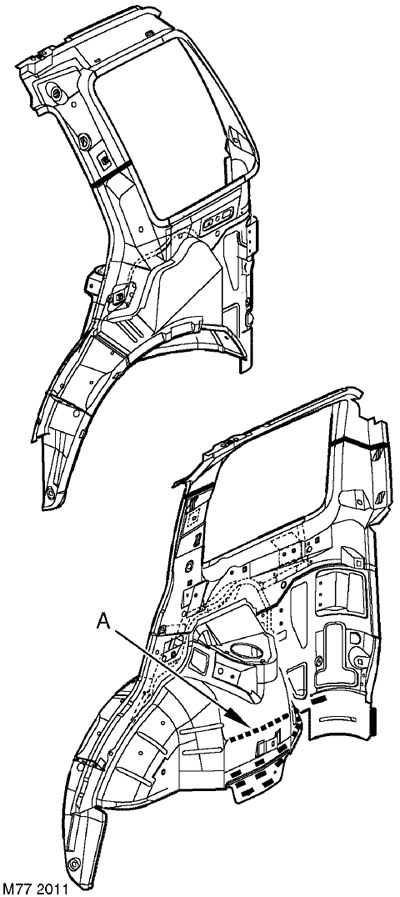

2. Показанная стрелка А означает, что на другой стороне внутренней панели колесной арки также имеются пробочные сварочные швы. Они соединяют задний лонжерон с внутренней панелью колесной арки.
Установка
1. Левая сторона: Установите скобу замка двери багажного отделения на стойку "E".
2. Правая сторона: Установите топливный бак на автомобиль.
СИСТЕМА ТОПЛИВОПОДАЧИ БЕНЗИНОВОГО ДВИГАТЕЛЯ, РЕГУЛИРОВКИ, Топливный бак: кроме стран Североамериканского рынка.
3. Правая сторона: Установите заливную горловину топливного бака.
СИСТЕМА ТОПЛИВОПОДАЧИ БЕНЗИНОВОГО ДВИГАТЕЛЯ, РЕГУЛИРОВКИ, Заливная труба.
4. Правая сторона: Установите дверь багажного отделения.
ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Демонтаж двери багажного отделения в сборе для обеспечения доступа к другим элементам, установка двери багажного отделения.
5. Закрепите жгут проводов на задней панели боковины.
6. Установите задний амортизатор.
ЗАДНЯЯ ПОДВЕСКА, РЕМОНТНЫЕ РАБОТЫ, Амортизатор.
7. Установите боковое стекло задней части салона.
СТЕКЛА, РЕМОНТНЫЕ РАБОТЫ, Заднее боковое стекло.
8. Установите обивку потолка салона.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Потолочная панель 5-дверного автомобиля.
9. Установите на место заднее сиденье.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Заднее левое сиденье.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Заднее правое сиденье.
10. Уложите и закрепите коврик багажного отделения.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Напольное покрытие багажного отделения.
11. Установите ремень безопасности бокового заднего сиденья.
СИСТЕМЫ ПАССИВНОЙ БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Ремень безопасности левого места на заднем сиденье.
12. Установите верхнюю панель задней части боковины кузова.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Верхняя декоративная панель багажного отделения 5-дверного автомобиля.
13. Установите нижнюю панель задней части боковины кузова.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Нижняя декоративная панель багажного отделения 5-дверного автомобиля.
14. Установите задний фонарь в сборе.
ОСВЕЩЕНИЕ, Фара в сборе - модели до 2004 модельного года, Задний комбинированный фонарь.
15. Установите накладку задней панели крыши.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Молдинги крыши 5-дверного автомобиля.
16. Установите уплотнитель дверного проема багажного отделения.
17. Установите боковую накладку стекла двери багажного отделения.
ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Боковая накладка заднего стекла 5-дверного автомобиля.
18. Установите верхнюю накладку стекла двери багажного отделения.
19. Закрепите коврик пола к внутренней панели порога и заднему брусу.
20. Установите уплотнитель заднего дверного проема.
21. Установите накладки порога бокового дверного проема.
22. Установите скобу замка задней двери на стойке "D".
23. Установите на место подкрылок задней колесной арки.
24. Установите на место задний бампер.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задний бампер в сборе - для автомобилей до 2004-го модельного года.
25. Установите нижнюю декоративную накладку порога.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Накладка порога.
26. Установите на место колесо (колеса) и затяните гайки с моментом 115 Нм.
27. Присоедините все электронные блоки.
28. Присоедините генератор.
29. Присоедините "отрицательную" клемму аккумуляторной батареи.
