Моторедуктор электропривода вентиляционного люка в крыше 5-дверного автомобиля (Фрилендер 1)

Демонтаж

1. Убедитесь в том, что люк закрыт.

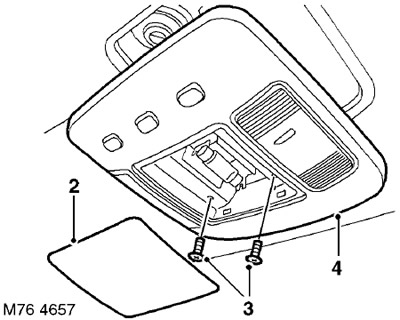

2. Для автомобилей до 2004-го модельного года: Снимите рассеиватель с переднего плафона освещения салона.

3. Для автомобилей до 2004-го модельного года: Отверните 2 болта Torx крепления переднего плафона освещения салона к кузову.

4. Для автомобилей до 2004-го модельного года: Снимите плафон освещения салона с потолочной панели, отсоедините электрический разъем и демонтируйте плафон.

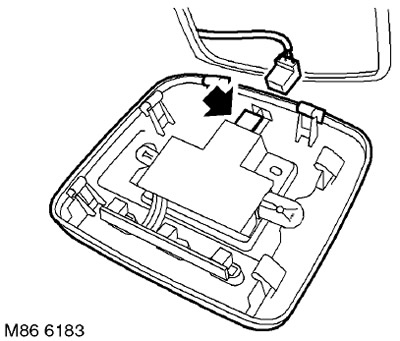

5. Для автомобилей 2004-го модельного года и более позднего выпуска: Начав с передней части переднего плафона освещения салона, снимите плафон от потолка, отсоедините электрический разъем и демонтируйте плафон.

6. Снимите потолочную панель в районе примыкания к накладке люка.

ВЕНТИЛЯЦИОННЫЙ ЛЮК В КРЫШЕ, РЕМОНТНЫЕ РАБОТЫ, Внутренняя декоративная накладка.

7. Осторожно опустите переднюю часть потолочной панели для получения доступа к моторедуктору.

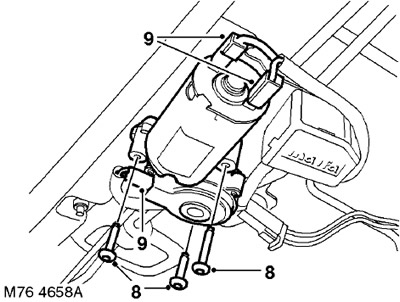

8. Отверните 3 винта Torx крепления моторедуктора.

9. Отсоедините от моторедуктора 2 электрических разъема типа "Lucar" и один многоконтактный электрический разъем.

10. Снимите моторедуктор с люка в сборе, опустите вниз через потолочную панель и демонтируйте с автомобиля.

Установка

1. Установите моторедуктор на люк в сборе и заверните 1 винт Torx.

2. Подсоедините к моторедуктору 2 электрических разъема типа "Lucar".

3. Нажав на клавишу управления люком, поднимите стеклянную крышку на максимальную высоту.

ВНИМАНИЕ: Соблюдайте осторожность, чтобы не превысить максимальный угол наклона панели.

4. Присоедините колодку к моторедуктору.

5. Отверните винт Torx освободите моторедуктор от крепления к люку.

6. Нажмите на клавишу управления в направлении открытия люка. Удерживайте клавишу до тех пор, пока моторедуктор не остановится (это позволит синхронизировать моторедуктор и механизм подъема).

7. Установите моторедуктор на люк, заверните и затяните винты Torx с моментом 6 Нм.


8. Осторожно верните на место потолочную панель.

9. Установите накладку люка.

ВЕНТИЛЯЦИОННЫЙ ЛЮК В КРЫШЕ, РЕМОНТНЫЕ РАБОТЫ, Внутренняя декоративная накладка.

10. Для автомобилей до 2004-го модельного года: Приложите передний плафон освещения салона к потолочной панели и подсоедините к нему электрический разъем.

11. Для автомобилей до 2004-го модельного года: Заверните болты Torx крепления плафона освещения салона и затяните болты его крепления с моментом 6 Нм.

12. Для автомобилей до 2004-го модельного года: Установите рассеиватель переднего плафона освещения салона.

13. Для автомобилей 2004-го модельного года и более позднего выпуска: Установите передний плафон освещения салона на потолок и закрепите его.
