Модуль (ЭБУ) - контроль объёма - 5-и дверные модели - модели без люка (Фрилендер 1)

Демонтаж

1. Снимите верхнюю декоративную накладку задней левой боковой панели.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Верхняя декоративная панель багажного отделения 5-дверного автомобиля.

2. Снимите верхние накладки левой стойки "А".

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Замена верхней декоративной панели передней стойки "A".

3. Освободите уплотнители передней левой и задней левой дверей.

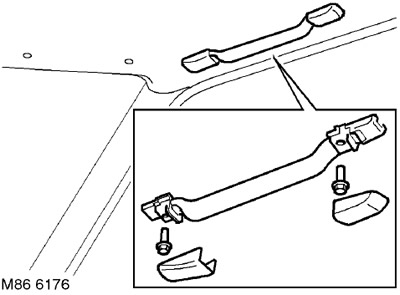

4. Снимите крышки винтов, отверните винты от левых поручней и снимите поручни.

5. Снимите левый солнцезащитный козырек.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Солнцезащитный козырек.

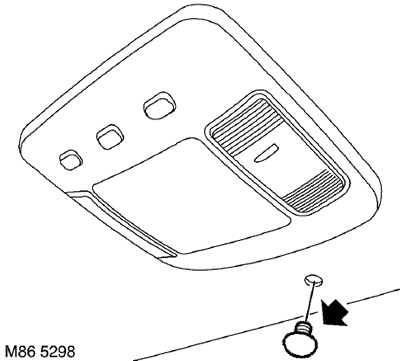

6. Отверните шпильку крепления передней кромки обивки крыши.

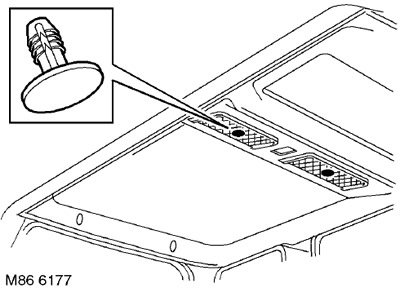

7. Отверните 2 шпильки крепления центральной части обивки крыши.

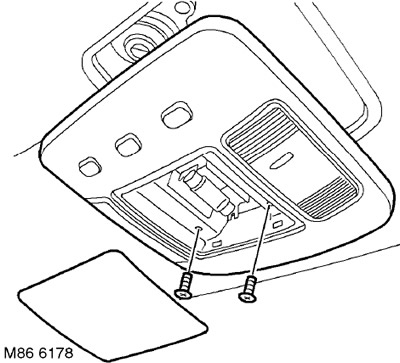

8. Модели до 04MY: Снимите линзу переднего плафона освещения.

9. Модели до 04MY: Отверните 2 винта Torx крепления переднего плафона освещения к кузову.

10. Модели до 04MY: Извлеките плафон из обивки крыши, отсоедините колодку и снимите плафон.



11. Модели с 04MY: Двигаясь со стороны передней кромки плафона, извлеките плафон из обивки крыши, отсоедините колодку и снимите плафон.




(Первоисточник статьи – веб-сайт: www.LRman.ru)

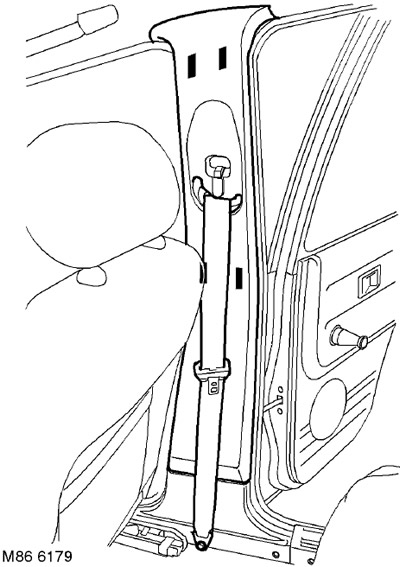

12. Снимите верхнюю накладку левой стойки "B/C".

13. Осторожно опустите обивку крыши обеспечив доступ к датчику объёма.

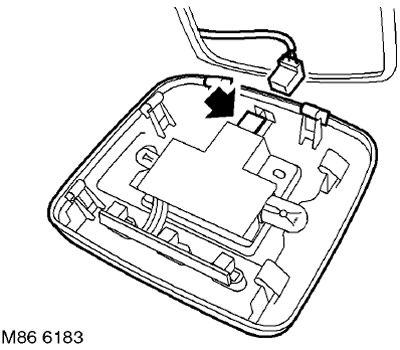

14. Отсоедините колодку от датчика объёма.

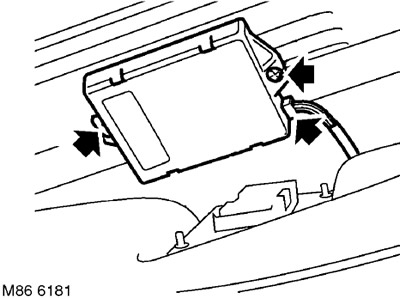

15. Отверните 2 винта и снимите датчика контроля объёма салона.

Установка

1. Установите датчик контроля объёма салона и закрепите его используя винты.

2. Присоедините колодку к датчику.

3. Установите обивку крыши и закрепите ее с помощью шпилек.

4. Модели до 04MY: Расположите передний плафон освещения по месту и присоедините колодку.

5. Модели до 04MY: Установите болты Torx крепления плафона освещения и затяните его с моментом 6 Нм.

6. Модели до 04MY: Установите линзу переднего плафона освещения.


7. Модели с 04MY: Расположите передний плафон освещения по месту и присоедините колодку.

8. Модели с 04MY: Установите и закрепите в обивке крыши передний плафон освещения.

9. Установите верхнюю накладку стойки "B/C" и закрепите ее фиксаторами.

10. Установите солнцезащитный козырек.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Солнцезащитный козырек.

11. Установите поручни, затяните винты и установите крышки винтов.

12. Установите верхние накладки стоек "А".

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Замена верхней декоративной панели передней стойки "А".

13. Установите верхнюю декоративную накладку задней левой боковой панели.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Верхняя декоративная панель багажного отделения 5-дверного автомобиля.

14. Закрепите уплотнители передней и задней двери.
