Электромагнит/электродвигатель - дверь грузового отделения (Фрилендер 1)

Демонтаж

1. Снимите защитную плёнку двери грузового отделения.

ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Пластиковая накладка двери багажного отделения.

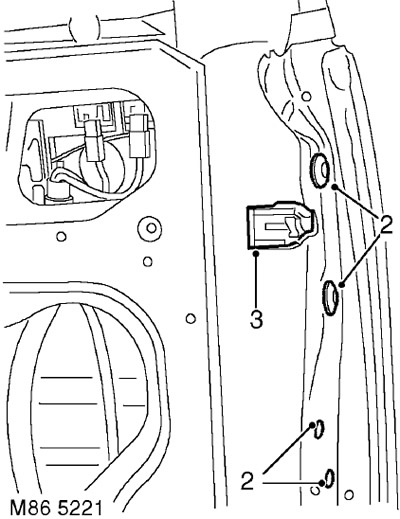

2. Отверните 4 винта крепления замка к двери.

3. Освободите замок двери, обеспечив доступ к хомутам жгута проводов и колодкам.

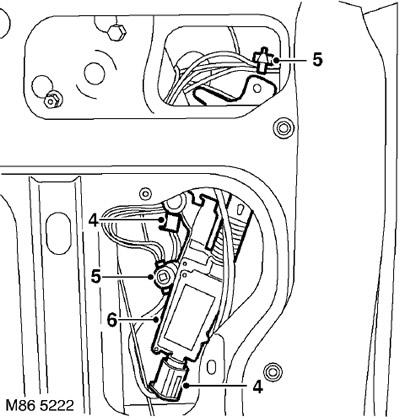

4. Отсоедините 2 колодки от замка двери.

5. Ослабьте 2 хомута жгута проводов от замка.

6. Снимите замок двери.

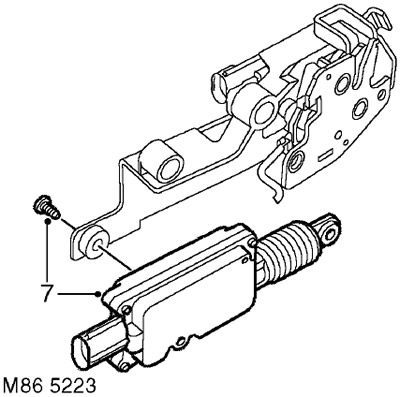

7. Отверните винт от соленоида и извлеките электродвигатель из замка.

Установка

1. Установите соленоид в замок, установите и затяните винт.

2. Установите замок двери, присоедините колодки и хомуты жгутов электропроводки.

3. Установите замок двери, установите и заверните винты.

4. Установите защитную плёнку двери грузового отделения.
