Модуль (ЭБУ) - контроль объёма - 5-и дверные модели - модели с люком (Фрилендер 1)

Демонтаж

1. Снимите уплотнители передней и задней дверей.

2. Снимите верхние накладки стоек "А".

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Замена верхней декоративной панели передней стойки "А".

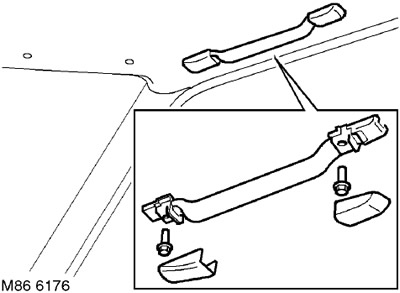

3. Снимите крышки винтов и отверните 6 винтов от переднего и обоих задних поручней и снимите поручни.



4. Снимите заглушки поручня.

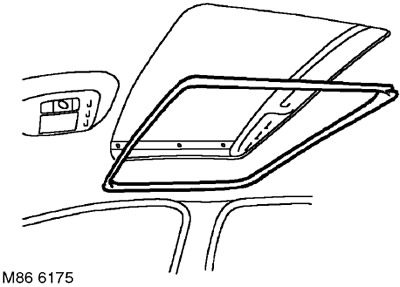

5. Освободите и снимите декоративную накладку люка.


6. Снимите оба солнцезащитных козырька.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Солнцезащитный козырек.

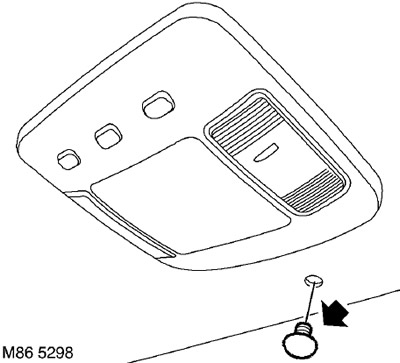

7. Отверните шпильку крепления передней кромки обивки крыши.

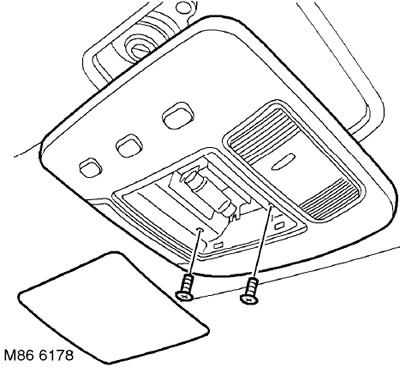

8. Модели до 04MY: Снимите линзу переднего плафона освещения.

9. Модели до 04MY: Отверните 2 винта Torx крепления переднего плафона освещения к кузову.

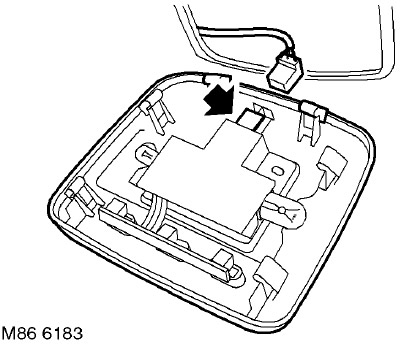

10. Модели до 04MY: Извлеките плафон из обивки крыши, отсоедините колодку и снимите плафон.



11. Модели с 04MY: Двигаясь со стороны передней кромки плафона, извлеките плафон из обивки крыши, отсоедините колодку и снимите плафон.

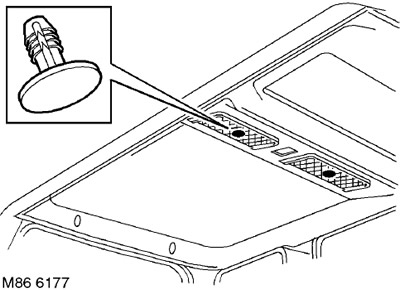

12. Отверните 2 шпильки крепления центральной части обивки крыши.

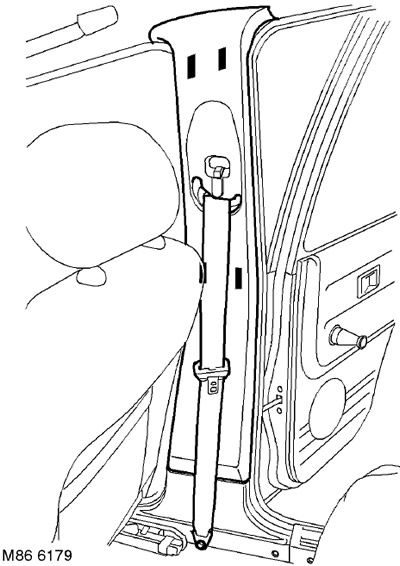

13. Снимите 8 фиксаторов крепления обоих верхних накладок стоек 'B/C' и отделите накладки от обивки крыши.

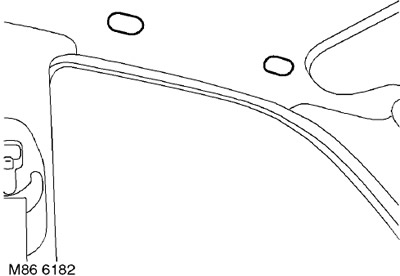

14. Осторожно опустите обивку крыши обеспечив доступ к датчику объёма.



15. Отсоедините колодку от датчика объёма.

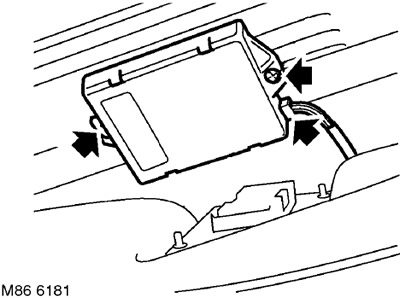

16. Отверните 2 винта крепления датчика контроля объёма салона и снимите датчик.

Установка

1. Установите датчик контроля объёма салона и закрепите его используя винты.

2. Присоедините колодку к датчику.

3. Закрепите обивку крыши используя шпильки.

4. Установите верхнюю накладку стойки "B/C" и закрепите ее фиксаторами.

5. Установите солнцезащитные козырьки.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Солнцезащитный козырек.

6. Установите верхние накладки стоек "А".

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Замена верхней декоративной панели передней стойки "A".

7. Установите поручни, затяните винты и установите крышки винтов.

8. Установите заглушки поручня.

9. Модели до 04MY: Расположите передний плафон освещения по месту и присоедините колодку.

10. Модели до 04MY: Установите болты Torx крепления плафона освещения и затяните его с моментом 6 Нм.

11. Модели до 04MY: Установите линзу переднего плафона освещения.

12. Модели с 04MY: Расположите передний плафон освещения по месту и присоедините колодку.

13. Модели с 04MY: Установите и закрепите в обивке крыши передний плафон освещения.

14. Расположите по месту и закрепите накладку люка.

15. Закрепите уплотнители передней и задней двери.
