Поднимаемая дверь багажного отделения (Дискавери 3)

Снятие

1. Откройте заднюю дверь и дверь багажного отделения.

2. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

3. Снимите верхнюю панель отделки двери багажного отделения. Освободите 4 зажима.

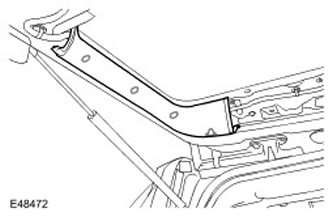

4. Снимите боковую панель отделки двери багажного отделения.

• Освободите 5 зажимов.
• Повторите описанную выше процедуру с другой стороны.

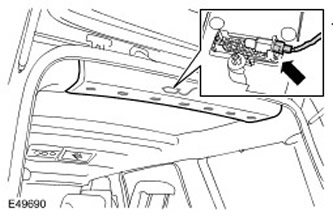

5. Снимите панель отделки обивки задней части крыши.

• Освободите 7 зажимов.
• Отсоедините электрический разъем.

6. Отсоедините шланг стеклоомывателя. Освободите уплотнительную втулку.

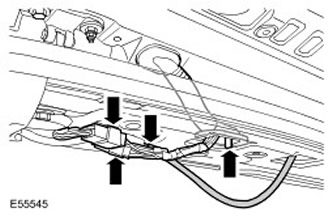

7. Освободите жгут электропроводки двери багажного отделения.

• Отсоедините 2 электрических разъема.
• Освободите уплотнительную втулку.

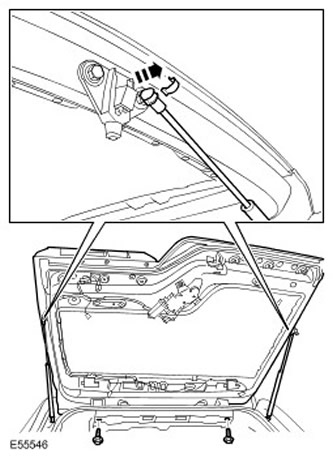

8. С посторонней помощью снимите дверь багажного отделения в сборе.

• Освободите зажимы и отсоедините стойки капота.
• Выверните 2 болта.

Установка

1. С посторонней помощью установите дверь багажного отделения в сборе.

• Затяните болты (момент затяжки 40 Нм).
• Присоедините стойки и закрепите их зажимами.

2. Подсоедините жгут электропроводки двери багажного отделения.

• Установите уплотнительную втулку.
• Подсоедините электрические разъемы.

3. Присоедините шланг форсунки омывателя. Установите уплотнительную втулку.

4. Установите боковую панель отделки двери багажного отделения.

• Введите в зацепление зажимы.
• Повторите описанную выше процедуру с другой стороны.

5. Снимите верхнюю панель отделки двери багажного отделения. Введите в зацепление зажимы.



6. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.

7. Проверьте и отрегулируйте положение двери багажного отделения относительно панели крыши. Для получения дополнительной информации обратитесь к Выверка поднимаемой двери багажного отделения (76.28.31)
