Поднимаемая дверь багажного отделения (Фрилендер 2)

Снятие

1. Снимите верхнюю панель отделки левой стойки "D". Обратитесь к процедуре: Панель отделки стойки 'D' (501-05 Отделка салона, Снятие и установка).

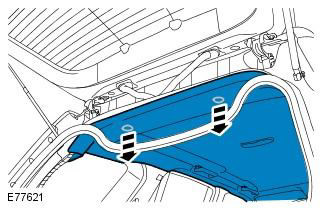

2. Освободите обшивку задней части потолка.

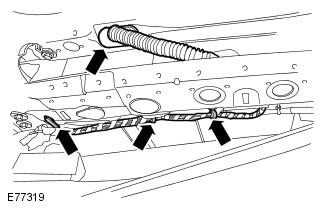

4. Высвободите жгут электропроводки двери багажного отделения.

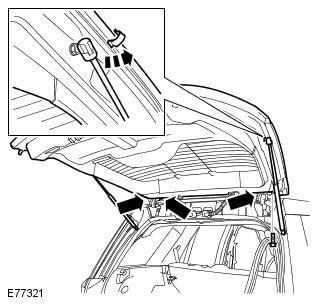

6. Снимите дверь багажного отделения.

ПРЕДУПРЕЖДЕНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.

ПРЕДОСТЕРЕЖЕНИЕ: Отметьте положение элементов, чтобы облегчить последующую установку.

Установка

1. Установите дверь багажного отделения. Момент затяжки: 24 Nm

ПРЕДУПРЕЖДЕНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.

ПРЕДОСТЕРЕЖЕНИЕ: Очистите зону вокруг элемента и удалите из нее посторонний материал.

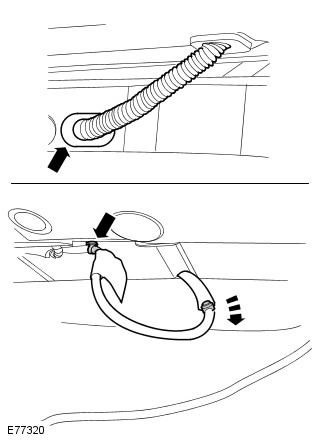

2. Присоедините шланг форсунки омывателя.

3. Закрепите жгут электропроводки двери багажного отделения.

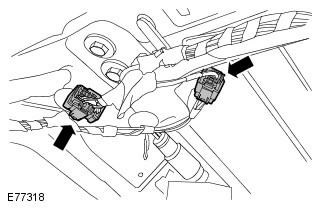

4. Состыкуйте электрические разъемы жгута электропроводки двери багажного отделения.

5. Открыв дверь багажного отделения, проверьте ее положение относительно панели крыши и боковых панелей кузова. Дверь багажного отделения должна быть сцентрирована в проеме двери.

6. Отпустите, но не вывинчивайте полностью болты петель двери багажного отделения.

7. Сцентрируйте дверь багажного отделения в проеме двери.

8. Затяните болты петель двери багажного отделения. Момент затяжки: 24 Nm

9. Закрепите заднюю часть обшивки потолка.

10. Установите верхнюю панель отделки левой стойки "B". Обратитесь к процедуре: Панель отделки стойки 'D' (501-05 Отделка салона, Снятие и установка).

11. Проверьте правильность работы двери багажного отделения и при необходимости отрегулируйте ответную часть замка.
