Жгут электропроводки - задняя дверь (Фрилендер 1)

Демонтаж

1. Снимите защитную плёнку задней двери.

ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Пластиковая накладка задней двери.

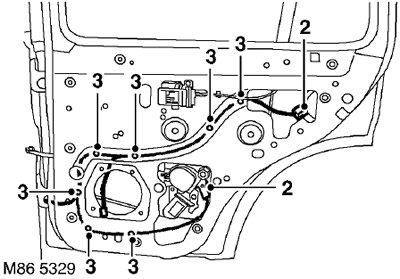

2. Отсоедините колодки от замка двери и электродвигателя стеклоподъёмника.

3. Снимите 7 хомутов крепления жгута к двери.

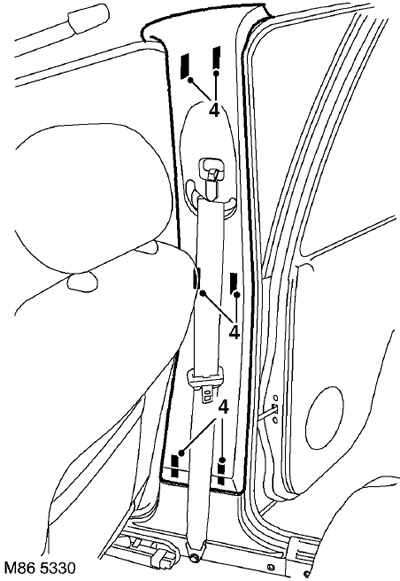

4. Освободите верхнюю накладку стойки "В/C" и расположите её в стороне.

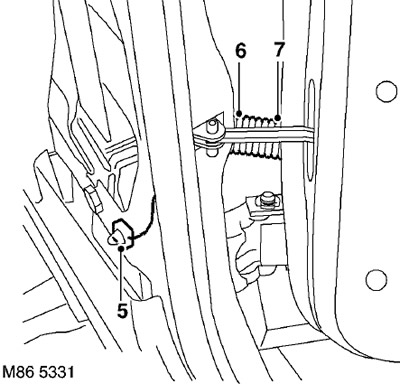

5. Освободите колодки в основании стойки "B/C" и отсоедините колодки.


6. Отделите оболочку жгута от стойки "B/C" и вытяните жгут через стойку "B/C".

7. Извлеките оболочку жгута из передней части двери, протяните жгут электропроводки внутрь двери.

8. Извлеките жгут электропроводки двери.

Установка

1. Расположите жгут в двери и закрепите хомутами.

2. Присоедините колодки к замку двери и электродвигателю стеклоподъёмника.

3. Протяните жгут через отверстие в передней части двери и закрепите оболочку в двери.

4. Протяните жгут внутрь стойки "B/C" и закрепите оболочку в стойке"B/C".

5. Присоедините и закрепите колодки разъемов в основании стойки "B/C".

6. Установите верхнюю накладку стойки "B/C" и закрепите ее фиксаторами.

7. Установите защитную плёнку задней двери.

ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Пластиковая накладка задней двери.
