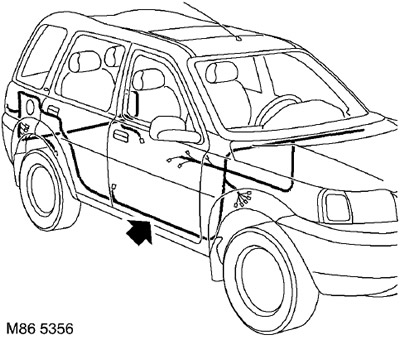

Жгут электропроводки основной (Фрилендер 1)

Демонтаж

1. Выполните все правила безопасности при работе с системой подушек безопасности.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Правила работы с подушками безопасности и пренатяжителями ремней безопасности.

2. Снимите ковровое покрытие.

3. Снимите шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя, модели, выпущенные до мая 2002 года.

4. Снимите бачок омывателя ветрового стекла.

СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Резервуар - омыватель.

5. Вытяните жгут электропроводки и трубки омывателя в моторный отсек.

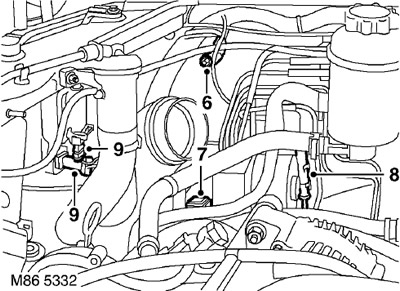

6. Отверните гайку и освободите коллектор "массы" от внутренней части правого крыла.

7. Отсоедините колодку от модулятора ABS.

8. Отсоедините колодку от правого датчика ABS и извлеките жгут из фиксатора.

9. Отсоедините 2 колодки от правой фары и электромотора регулировки фар.

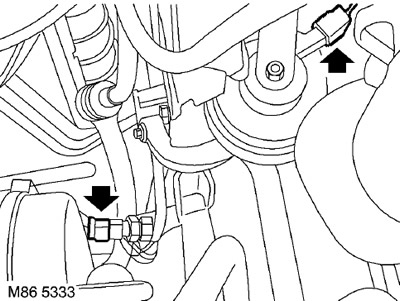

10. Отсоедините колодки от звукового сигнала, датчика давления системы кондиционирования и компрессора системы кондиционирования.

11. Отсоедините клеммную колодку из держателя в моторном отсеке.

12. Отсоедините колодку от датчика уровня тормозной жидкости.

13. Отсоедините колодку от переключателя капота.

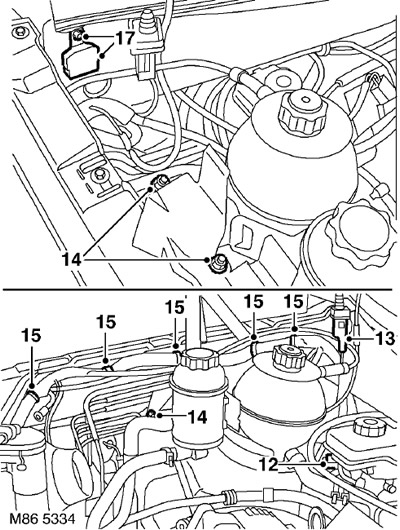

14. Отверните болт и 2 гайки крепления кронштейна резервуаров системы охлаждения и гидравлического усилителя и расположите их в стороне.

15. Ослабьте 5 хомутов удерживающих жгут.

16. Отсоедините от жгута проводов трубки омывателя и расположите их в стороне.

17. Отверните гайку крепления коллектора "массы" к перегородке моторного отсека и снимите коллектор.

18. Используя помощь, протяните жгут электропроводки через перегородку моторного отсека в салон автомобиля.

19. Снимите площадку аккумуляторной батареи.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Опорный лоток - аккумуляторная батарея.

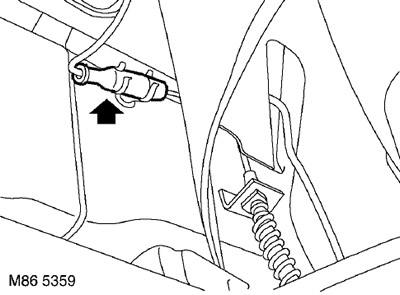

20. Отсоедините 3 ленточных хомута и извлеките трос управления замком капота из жгута проводов.

21. Отсоедините колодку от модуля управления вентиляторами системы охлаждения и 2 колодки от электродвигателей вентиляторов системы охлаждения.

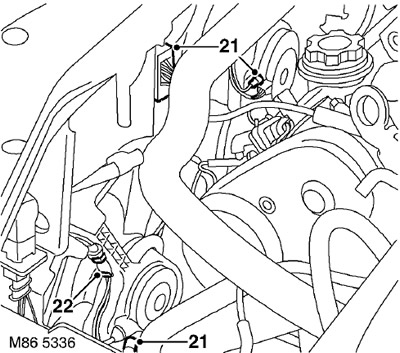

22. Ослабьте 4 хомута крепления жгута электропроводки к вентиляторам системы охлаждения и извлеките жгут.

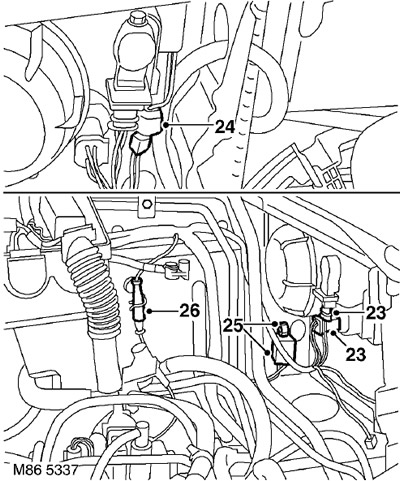

23. Отсоедините 2 колодки от левой фары и электродвигателя регулировки фар.

24. Отсоедините колодку от жгута проводов.

25. Отверните гайку крепления левого коллектора "массы" и снимите коллектор.

26. Отсоедините колодку разъема от левого датчика ABS.

27. Отсоедините колодку от стартера.

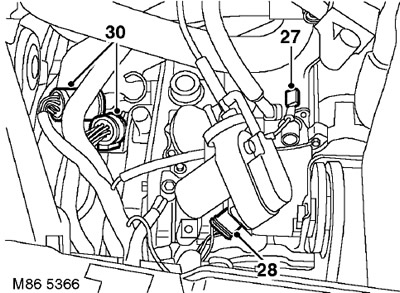

28. Модели с установленной системой круиз-контроля:Отсоедините колодку от насоса управления системой круиз-контроля.

29. Ослабьте 5 хомутов удерживающих жгут.

30. Отсоедините 2 колодки соединения жгута электропроводки двигателя с основным жгутом.

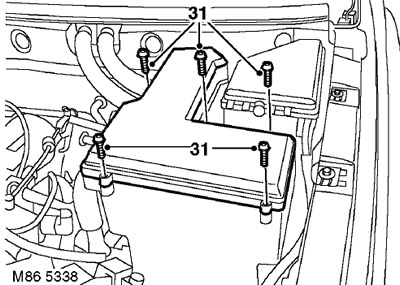

31. Отверните 5 винтов (тип Allen) крепления крышки короба электронных блоков ("E" box).

32. Снимите крышку короба электронных блоков ("E" box).

33. Только модели с автоматической коробкой передач: Отсоедините колодку разъема от ЭБУ автоматической коробки передач.

34. Отсоедините 2 колодки соединения жгута электропроводки двигателя с основным жгутом.

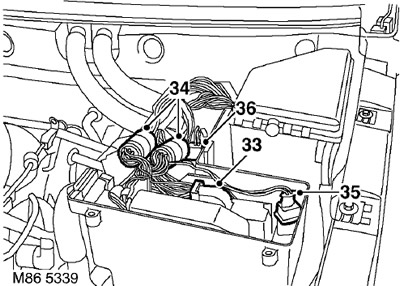

35. Отсоедините колодку к датчику температуры, расположенного внутри короба электронных блоков ("E" box).

36. Отсоедините колодку от вентилятора охлаждения короба электронных блоков ("E" box).

37. Снимите крышку блока предохранителей.

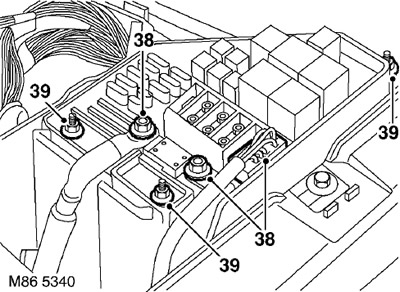

38. Отверните 2 болта крепления соединения с аккумуляторной батареи с коробкой предохранителей и отсоедините колодку от коробки предохранителей.

39. Отверните 3 гайки крепления коробки предохранителей к кронштейну.

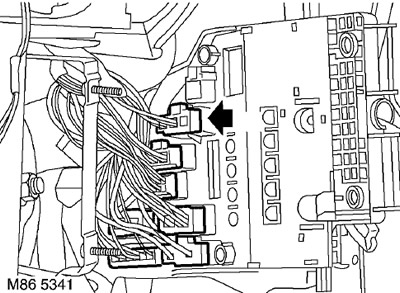

40. Отсоедините 6 колодок с обратной стороны коробки предохранителей.

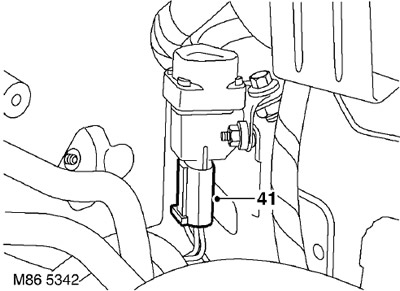

41. Отсоедините колодку от разъема инерционного выключателя.

42. Отсоедините 2 крепления жгута электропроводки с левой стороны моторного отсека.

43. Снимите панель забора воздуха.

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.

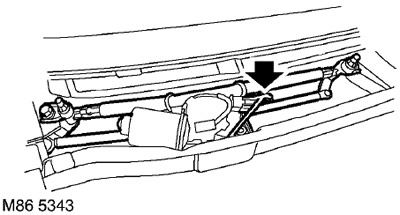

44. Отсоедините колодку от электродвигателя очистителей ветрового стекла и протяните в моторный отсек.

45. Используя помощь, протяните основной жгут электропроводки в салон автомобиля.

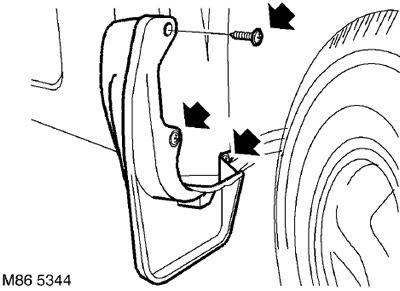

46. Отверните 6 винтов крепления передних брызговиков и снимите брызговики.

47. Открепите задние кромки защиты передних колёсных арок.

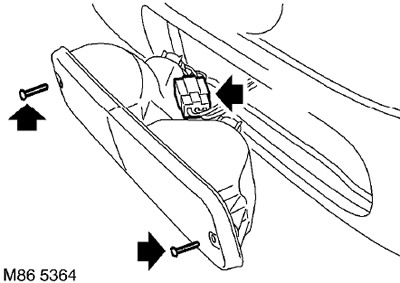

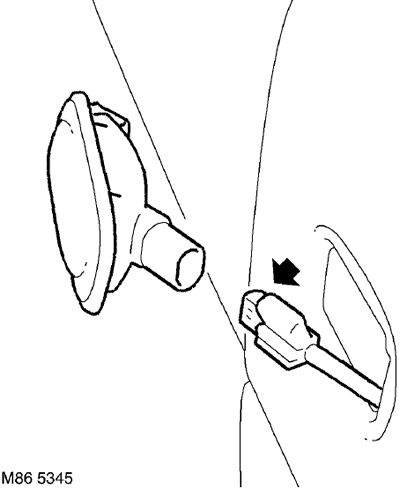

48. Извлеките фонари боковых повторителей поворотов, отсоедините колодки и снимите фонари.

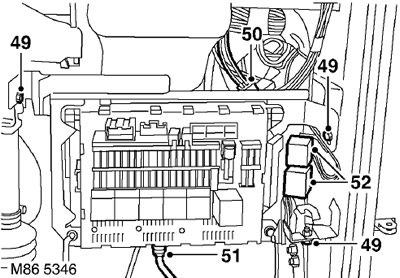

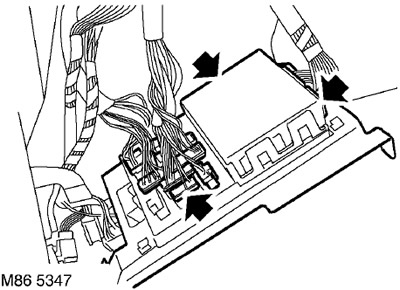

49. Отверните 3 болта коробки предохранителей пассажирского салона и сдвиньте коробку предохранителей вперед.

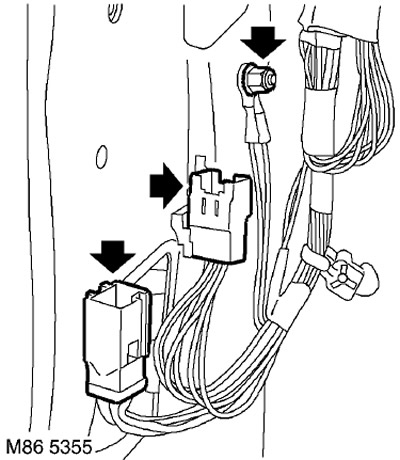

50. Ослабьте и отсоедините колодку с правой стороны стойки "А".

51. Отсоедините коаксиальный кабель.

52. Извлеките реле из кронштейна коробки предохранителей.

53. Освободите коробку предохранителей, отсоедините 11 колодок и извлеките коробку предохранителей.

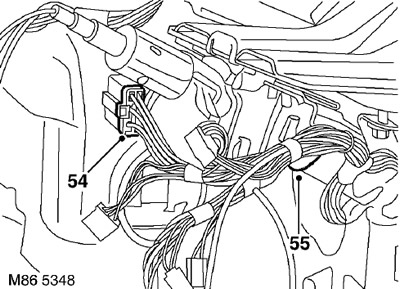

54. Отсоедините колодку от переключателей рулевой колонки.

55. Отсоедините фиксатор жгута от рулевой колонки.

56. Отсоедините колодку датчика положения дроссельной заслонки.

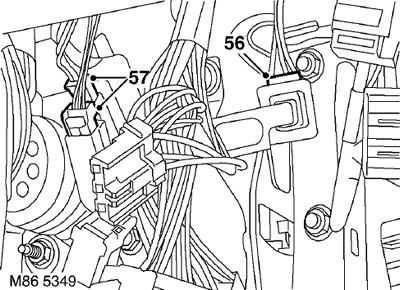

57. Отсоедините колодку от переключателя стоп-сигнала и датчика положения педали тормоза.

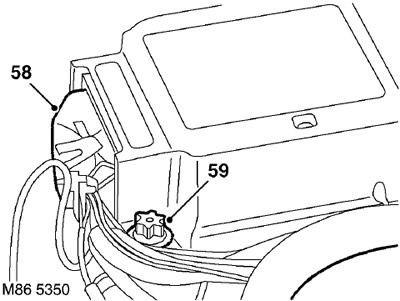

58. Отсоедините колодку от разъема модуля подушек безопасности.

59. Отверните болт крепления ЭБУ подушек безопасности и отсоедините провод "массы".

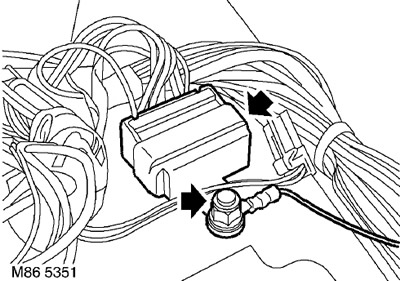

60. Отверните гайку от коллектора "массы" и снимите коллектор с туннеля.

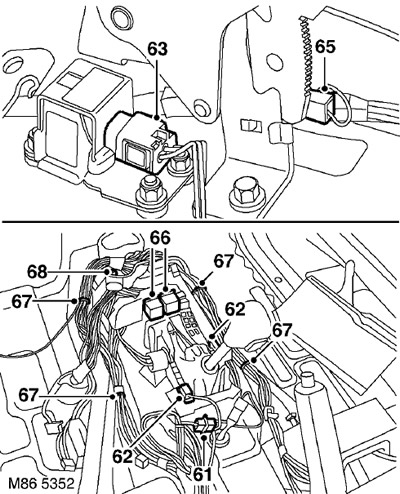

61. Отсоедините колодку от подогреваемого датчика кислорода.

62. Только модели с автоматической коробкой передач: Отсоедините колодку от переключателя селектора коробки передач.

63. Отсоедините колодку разъема акселерометра.

64. Только модели с механической коробкой передач: Отсоедините колодку от переключателя системы контролируемого движения под уклон расположенного на рычаге управления коробкой передач.

65. Отсоедините колодку от разъема выключателя стояночного тормоза.

66. Извлеките 2 реле из кронштейна и снимите кронштейн.

67. Снимите 4 хомута крепления жгута к воздушному коробу.

68. Отверните гайку от заднего короба отопителя и снимите короб.

69. Отверните 4 гайки крепления рулевой колонки к кронштейна и опустите колонку.

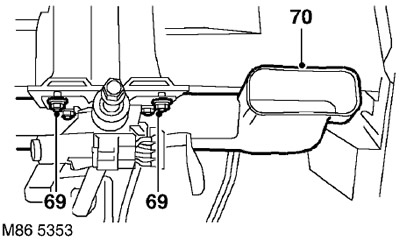

70. Извлеките вентиляционный короб распределяющий поток на уровня лица пассажира, обеспечивая доступ к хомутам основного жгута электропроводки.

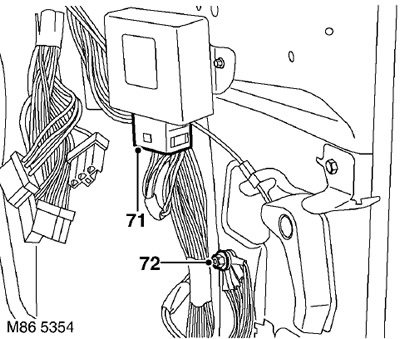

71. Отсоедините колодку от ЭБУ стеклоподъёмников.

72. Отверните гайку крепления коллектора "массы" к правой стойке "А" и снимите коллектор.

73. Снимите колодку и коллектор "массы" в нижней части левой стойки "А".

74. Освободите все хомуты жгута проводов с салоне автомобиля.

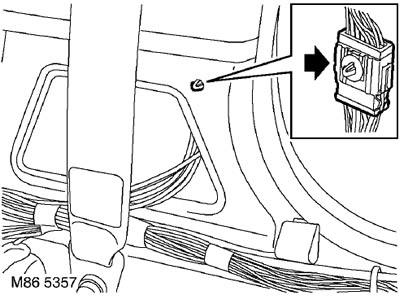

75. Ослабьте и отсоедините колодки на стойке "B/C".

76. Снимите ковер грузового отделения.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Напольное покрытие багажного отделения.

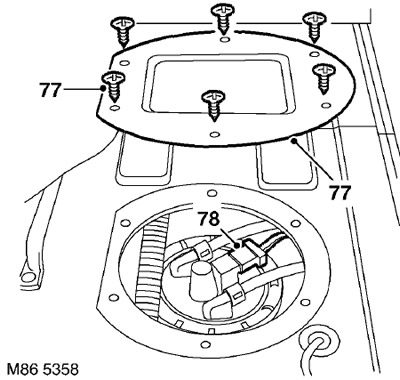

77. Отверните 6 болта крышки лючка доступа к топливному насосу и снимите ее.

78. Отсоедините разъём от топливного насоса.

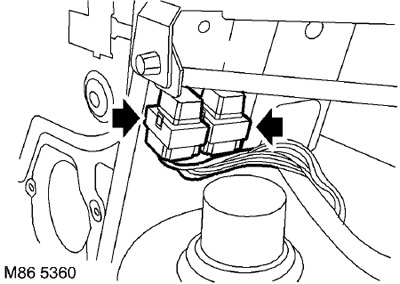

79. Ослабьте жгуты обоих датчиков ABS и отсоедините колодки.

80. Протяните жгут внутрь салона автомобиля.

81. Ослабьте и отсоедините реле задних стеклоподъёмников и реле очистителя/ омывателя.

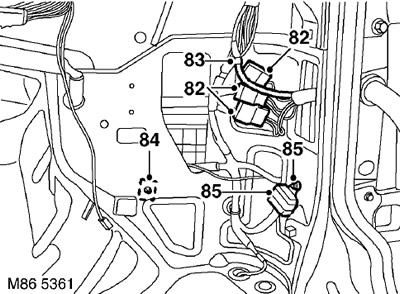

82. Отсоедините 3 колодки от жгута электропроводки двери грузового отделения.

83. Отсоедините трубку омывателя стекла двери грузового отделения.

84. Отсоедините колодку разъема от электрооборудования прицепа.

85. Отверните гайку заднего коллектора "массы" и освободите коллектор.

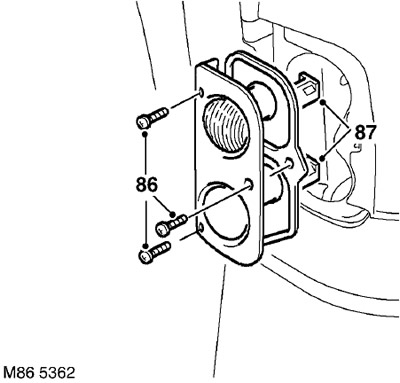

86. Отверните 3 винта крепления заднего правого фонаря к кузову.

87. Отсоедините колодки и снимите фонарь.

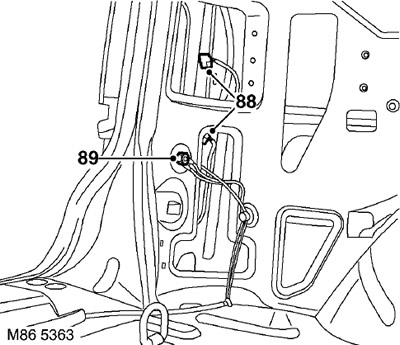

88. Отсоедините колодки заднего левого фонаря.

89. Отверните гайку от заднего левого коллектора "массы" и снимите коллектор.

90. Отверните 4 винта фонарей заднего бампера, извлеките фонари и отсоедините колодки.

91. Ослабьте хомуты жгута и протяните жгут в грузовое отделение.

92. Ослабьте хомуты крепления основного жгута и протяните жгут в салон автомобиля.

93. Извлеките основной жгут электропроводки.

Установка

1. Уложите основной жгут электропроводки в автомобиль.

2. Уложите заднюю часть жгута и закрепите с помощью хомутов.

3. Подведите жгут к фонарям в заднем бампере, закрепите в хомутах и уплотнителях.

4. Присоедините колодки к фонарям в заднем бампере, установите фонари и закрепите винтами.

5. Установите левый задний коллектор "массы" и закрепите с помощью гайки.

6. Присоедините колодку к левому заднему фонарю.

7. Расположите правый задний фонарь и присоедините колодку.

8. Установите правый задний фонарь и закрепите его винтами.

9. Установите правый задний коллектор "массы" и закрепите с помощью гайки.

10. Присоедините колодку к разъему электрооборудования прицепа.

11. Присоедините шланг омывателя заднего стекла.

12. Присоедините колодку разъёма двери грузового отделения.

13. Присоедините и установите на место реле задних стеклоподъёмников и очистителя/ омывателя.

14. Уложите жгут электропроводки в грузовом отделении.

15. Присоедините обе колодки датчиков ABS и закрепите уплотнители жгута.

16. Подсоедините разъём к топливному насосу.

17. Установите на место крышку лючка доступа к топливному насосу и закрепите её винтами.

18. Уложите ковер багажного отделения.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Напольное покрытие багажного отделения.

19. Присоедините колодку к основанию стойки "B/C".

20. Установите все хомуты крепления жгута в салоне автомобиля.

21. Установите и закрепите коллектор "массы" в нижней части левой стойки "А".

22. Установите и закрепите коллектор "массы" в нижней части правой стойки "А".

23. Присоедините колодку к ЭБУ стеклоподъемников.

24. Установите короб, подающий воздух на уровне лиц пассажиров.

25. Присоедините рулевую колонку к кронштейну и закрепите используя гайки.

26. Установите задний короб отопителя и закрепите используя гайку.

27. Закрепите жгут на заднем коробе отопителя с помощью хомутов.

28. Расположите кронштейн крепления и закрепите реле.

29. Присоедините колодку к переключателю стояночного тормоза.

30. Только модели с механической коробкой передач: Присоедините колодку к переключателю системы контролируемого движения под уклон, расположенному на рычаге коробки передач.

31. Присоедините колодку к акселерометру.

32. Только модели с автоматической коробкой передач: Отсоедините колодку к переключателю селектора коробки передач.

33. Присоедините колодку к подогреваемому датчику кислорода.

34. Установите коллектор "массы" на туннель и закрепите используя гайку.

35. Установите минусовой провод на ЭБУ подушек безопасности и закрепите его используя болт.

36. Присоедините колодку к разъему модуля подушки безопасности.

37. Присоедините колодку к выключателю стоп-сигналов и положения педали тормоза.

38. Присоедините колодку к датчику положения дроссельной заслонки.

39. Установите хомут жгута на рулевую колонку.

40. Присоедините колодку к переключателю рулевой колонки.

41. Установите коробку предохранителей и присоедините колодки.

42. Установите реле в кронштейн коробки предохранителей.

43. Присоедините коаксиальный кабель.

44. Установите и закрепите колодку разъёма на правой стойке "A".

45. Установите блок предохранителей и закрепите его болтами.

46. Расположите фонари повторителей поворотов, присоедините колодки и закрепите в крыле.

47. Закрепите задние кромки защиты передних колёсных арок.

48. Установите передние брызговики и закрепите их винтами.

49. Используя помощь протяните жгут через перегородку моторного отсека в моторный отсек.

50. Уложите жгут рядом с электродвигателем очистителей и присоедините колодку.

51. Установите на место панель забора воздуха.

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.

52. Уложите жгут по левой стороне моторного отсека и закрепите.

53. Присоедините колодку к инерционному выключателю.

54. Присоедините колодки с обратной стороны блока предохранителей.

55. Установите гайки крепления коробки предохранителей к кронштейну.

56. Установите соединение с аккумуляторной батареей и колодки к коробке предохранителей.

57. Установите на место крышку коробки предохранителей.

58. Присоедините колодку к вентилятору охлаждения короба электронных блоков (E-box).

59. Присоедините колодку к датчику температуры, расположенного внутри короба электронных блоков.

60. Присоедините колодку жгута электропроводки двигателя к основному жгуту.

61. Только модели с автоматической коробкой передач: Присоедините колодку к ЭБУ автоматической коробки.

62. Установите крышку короба электронных блоков и заверните винты с внутренней шестигранной головкой.

63. Присоедините колодку жгута электропроводки двигателя к основному жгуту.

64. Установите хомуты, удерживающие жгут.

65. Модели с установленной системой круиз-контроля: Присоедините разъём к вакуумному насосу.

66. Присоедините колодку к стартеру.

67. Присоедините колодку к разъему левого датчика ABS.

68. Установите левый коллектор "массы" и закрепите с помощью гайки.

69. Присоедините колодку к жгуту электропроводки.

70. Присоедините колодки к левой фаре и электродвигателю регулировки фар.

71. Закрепите жгут используя хомуты вентилятора системы охлаждения.

72. Присоедините колодки к ЭБУ вентиляторов системы охлаждения и к электродвигателям системы охлаждения.

73. Уложите трос управления замком капота в жгут электропроводки и закрепите с помощью ленточных хомутов.

74. Установите на место площадку аккумуляторной батареи.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Опорный лоток - аккумуляторная батарея.

75. С помощью напарника протяните жгут через перегородку в моторный отсек.

76. Установите коллектор "массы" на перегородку моторного отсека и закрепите с помощью гайки.

77. Расположите трубку омывателя ветрового стекла в жгуте.

78. Установите хомуты, удерживающие жгут.

79. Установите кронштейн крепления резервуара системы охлаждения и гидравлического усилителя и закрепите, используя болт и гайки.

80. Присоедините колодку проводов к переключателю капота.

81. Присоедините колодку к датчику низкого уровня тормозной жидкости.

82. Присоедините клеммную колодку к коллектору в моторном отсеке.

83. Присоедините колодки к разъёму звукового сигнала, датчику давления системы кондиционирования и компрессору системы кондиционирования.

84. Присоедините колодки к правой фаре и электродвигателю регулировки фар.

85. Присоедините колодку к правому датчику ABS и закрепите используя хомуты.

86. Соедините колодку с разъемом модулятора ABS.

87. Установите коллектор "массы" на внутренней части правого крыла и закрепите используя гайку.

88. Уложите жгут рядом с резервуаром омывателя ветрового стекла.

89. Установите бачок омывателя ветрового стекла.
