Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите шумоизолирующий кожух двигателя.
ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.
3. Слейте из двигателя охлаждающую жидкость.
СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
4. Модели без системы кондиционирования:Снимите фартук бампера.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.
5. Модели без системы кондиционирования:Отверните 2 болта крепления радиатора гидроусилителя рулевого управления к каркасу бампера.

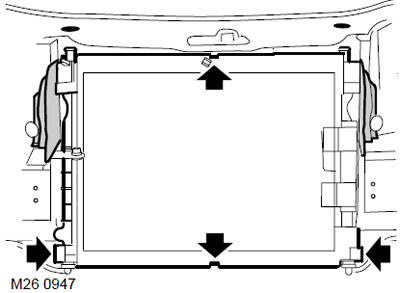

6. Модели без системы кондиционирования: Отверните 4 гайки и 4 болта крепления каркаса бампера и снимите каркас.
7. Модели с системой кондиционирования: Снимите конденсатор с автомобиля.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, Ремень привода компрессора кондиционера - для моделей с двигателем Td4, Конденсатор.

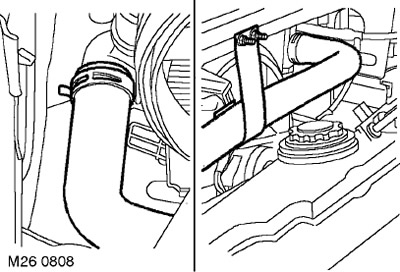

8. Ослабьте хомуты и снимите верхний и нижний шланги системы охлаждения.
ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.
9. Ослабьте хомут и снимите с радиатора шланг расширительного бачка.

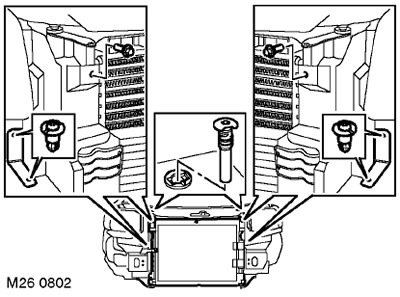

10. Если установлены:Отверните 2 болта и 4 самореза крепления правой и левой стоек радиатора и снимите стойки.
11. Выверните винты крепления радиатора в сборе из верхней поперечины рамки радиатора. Отведите верхнюю часть радиатора вперёд.

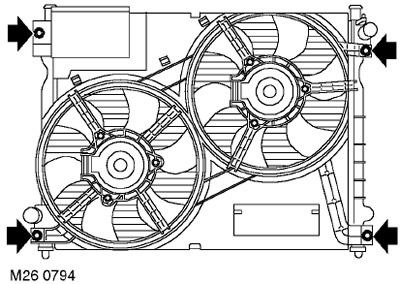

12. Отверните 4 болта крепления кожуха вентилятора к радиатору.
13. Снимите с радиатора 2 пружинных зажима.
14. Освободите радиатор от нижних опор и снимите его с автомобиля.

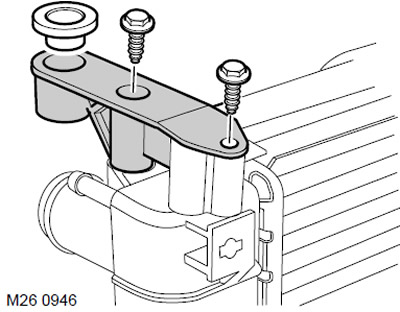

15. Отверните верхние кронштейны радиатора.
16. Снимите с радиатора 4 резиновые подушки.
Установка
1. Установите резиновые подушки на радиатор.
2. Установите верхние кронштейны радиатора.
3. Установите вентилятор в сборе с электродвигателем на радиатор, вверните винты и затяните их моментом 5 Нм.
4. Закрепите пружинными замками кожух вентилятора на радиаторе.
5. Установите радиатор так, чтобы он попал в гнёзда опор на кузове.
6. Установите верхние опоры радиатора в поперечину рамки радиатора.
7. Если установлены:Установите левую и правую стойки радиатора и закрепите их саморезами, вверните верхние болты и затяните их моментом 5 Нм.
8. Присоедините шланг к расширительному бачку и закрепите его хомутом.
9. Присоедините верхний и нижний шланги к радиатору и закрепите их хомутами.
10. Модели с системой кондиционирования: Установите конденсатор на автомобиль.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, Ремень привода компрессора кондиционера - для моделей с двигателем Td4, Конденсатор.
11. Модели без системы кондиционирования:Установите каркас бампера, наживите и затяните 4 гайки и болта крепления каркаса к кузову.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.
12. Модели без системы кондиционирования: Установите радиатор гидроусилителя рулевого управления и затяните болты крепления моментом 8 Нм.
13. Модели без системы кондиционирования: Установите фартук бампера.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.
14. Залейте в двигатель охлаждающую жидкость.
СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
15. Установите на место шумоизолирующий кожух.
ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.
16. Присоедините "отрицательную" клемму аккумуляторной батареи.
