Снятие и установка фары в сборе (Дискавери 3)

Снятие

ПРЕДОСТЕРЕЖЕНИЕ: При работе с автомобилями, оснащенными ксеноновыми фарами, необходимо соблюдать следующие меры предосторожности. Невыполнение указанных требований может привести к облучению ультраифолетовыми лучами, тяжелому поражению электрическим током, ожогам или взрыву. Следите за тем, чтобы фары были все время выключены. Носите защиту для глаз и рук. Никогда не включайте фары и не проверяйте лампы с патронами, извлеченными из фары.

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите решетку радиатора. Для получения дополнительной информации обратитесь к Решетка радиатора (76.55.03)

3. Снимите фару.

• Освободите 2 зажима.
• Отсоедините электрический разъем.

4.

ПРИМЕЧАНИЕ: На рисунке показана выосокинтенсивная газоразрядная лампа.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим компонентам, то дальнейшие разборочные операции выполнять не следует.

ПРИМЕЧАНИЕ: Если в фаре лежит пакет с силикагелем, не вынимайте его.

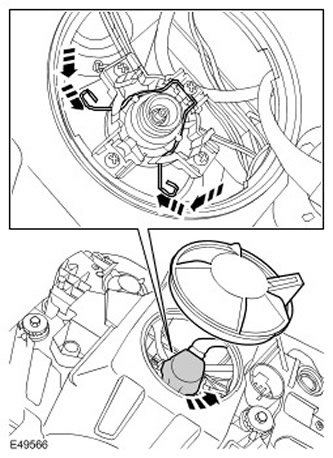

Снимите лампу фары.

• Снимите крышку.
• Отсоедините электрический разъем.
• Освободите зажим.

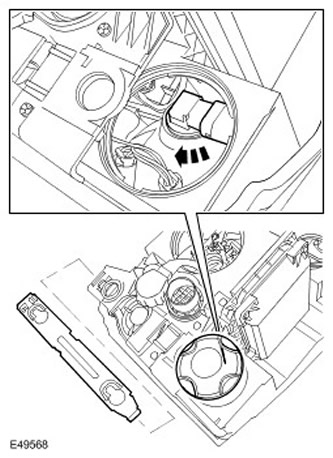

5. Снимите внутреннюю лампу фары.

• Снимите крышку.
• Отсоедините электрический разъем.
• Освободите зажим.

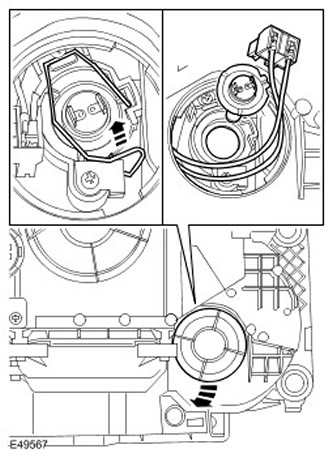

6. Снимите наружную лампу фары.

• Снимите наружный зажим фары.
• Снимите крышку.
• Освободите электрический разъем.

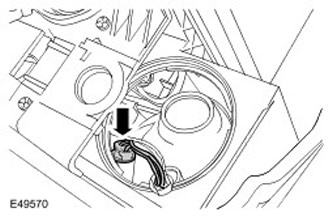

7. Снимите боковую лампу фары. Освободите патрон лампы.

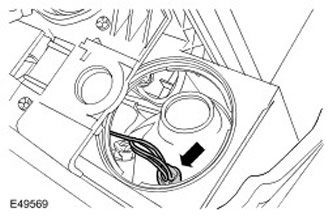

8. Снимите лампу габаритного фонаря. Освободите патрон лампы.

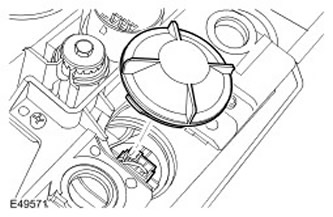

9. Снимите лампу указателя поворота.

• Снимите крышку.
• Освободите патрон лампы.

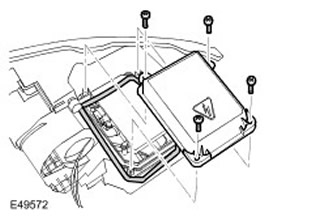

10. Снимите крышку газоразрядного модуля.

• Выверните два винта.
• Снимите уплотнение.

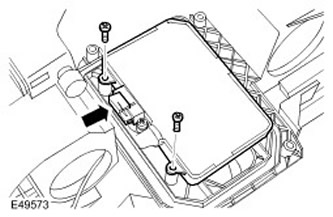

11. Снимите газоразрядный модуль.

• Выверните два винта.
• Отсоедините электрический разъем.

Установка

1. Установите газоразрядный модуль.

• Подсоедините электрический разъем.
• Затяните 2 винта.

2. Установите крышку газоразрядного модуля.

• Установите уплотнение.
• Затяните винты.

3. Установите лампу указателя поворота.

• Закрепите патрон лампы.
• Установите крышку.

4. Установите лампу габаритного фонаря. Установите патрон лампы.

5. Установите боковую лампу фары. Установите патрон лампы.

6. Установите наружную лампу фары.

• Подсоедините электрический разъем.
• Установите крышку.
• Установите наружный зажим фары.

7.

ВНИМАНИЕ: Убедитесь, что уплотнение установлено правильно.

Установите внутреннюю лампу фары.

• Закрепите зажимом.
• Подсоедините электрический разъем.
• Установите крышку.

8.

ВНИМАНИЕ: Убедитесь, что уплотнение установлено правильно.

Установите лампу ары.

• Закрепите зажимом.
• Подсоедините электрический разъем.
• Установите крышку.

9. Установите фару.

• Подсоедините электрический разъем.
• Закрепите двумя зажимами.

10. Установите решетку радиатора. Для получения дополнительной информации обратитесь к Решетка радиатора (76.55.03)

11. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.



[Оригинал опубликован на портале: lrman.ru]

12.

ПРИМЕЧАНИЕ: Световые пучки фар должны располагаться параллельно на 1,2% ниже горизонтали.

Проверьте правильность регулировки светового пучка фар.
