Топливный бак: страны Североамериканского рынка (Фрилендер 1)

Демонтаж

1. Установите автомобиль на подъёмник.

2. Отсоедините "отрицательную" клемму аккумуляторной батареи.

3. При помощи приспособления перекачайте топливо из топливного бака в герметично закрывающуюся ёмкость. Подробные указания по использованию приспособления прочитайте в инструкции по его эксплуатации.

СИСТЕМА ТОПЛИВОПОДАЧИ БЕНЗИНОВОГО ДВИГАТЕЛЯ, РЕГУЛИРОВКИ, Слив топлива из бака.

ПРЕДОСТЕРЕЖЕНИЕ: Сливать топливо из бака следует до его снятия с автомобиля.

4. Снимите промежуточную секцию системы выпуска.

КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К, двиг. V6, РЕМОНТНЫЕ РАБОТЫ, Средняя секция выпускной системы: страны Североамериканского рынка.

5. Снимите карданный вал.

ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал в сборе.

6. Снимите пластиковый подкрылок правого заднего колеса.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задний подкрылок.

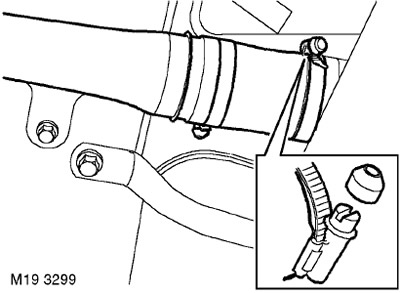

7. Снимите защитную крышку хомута наливной трубы и ослабьте хомут.

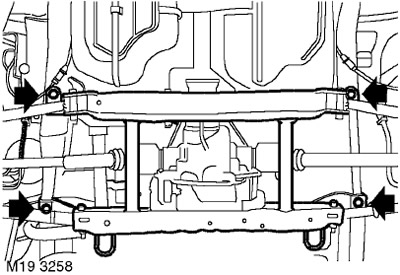

8. Вывесьте задний подрамник и отверните 4 болта крепления заднего подрамника к кузову.

9. Опустите подрамник.

ВНИМАНИЕ: Не допускайте повисания заднего подрамника на шлангах тормозной системы.

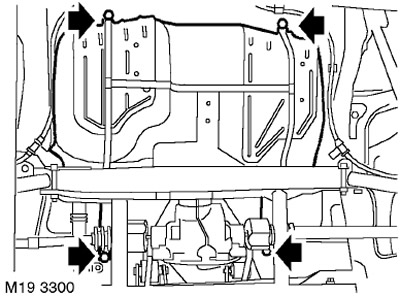

10. Вместе с помощником отверните 4 болта крепления топливного бака к кузову, опустите и снимите его с автомобиля.

ПРИМЕЧАНИЕ: Во время опускания топливного бака необходимо вытянуть шланги заливной трубы и абсорбера паров топлива через отверстие кузова.

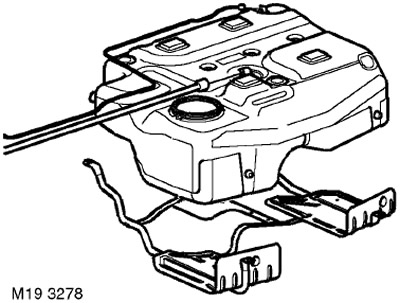

11. Снимите топливный бак с подвесного крепления. Снимите теплозащитные и противопожарные экраны.

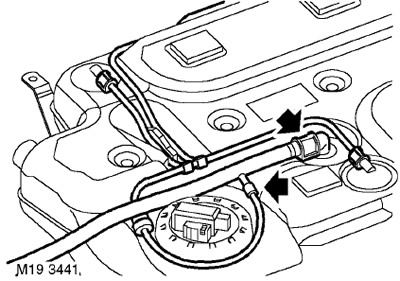

12. Снимите хомуты крепления со шланга вентиляции и с атмосферного шланга.

13. Отсоедините шланг заливной трубы и шланг абсорбера от топливного бака.

Установка

1. Наденьте шланги заливной трубы и абсорбера на штуцера топливного бака, закрепите их хомутами.

2. Установите теплозащитные и противопожарные экраны. Установите на топливный бак подвесное крепление.

3. С помощью напарника вверните болты крепления топливного бака к кузову и затяните их моментом 45 Нм.

ПРИМЕЧАНИЕ: Во время установки топливного бака необходимо пропустить шланги заливной трубы и абсорбера паров топлива через отверстие кузова.

4. Поднимите подрамник, вверните болты и затяните их моментом 190 Нм.

5. Присоедините шланг вентиляции к горловине наливной трубы и закрепите хомутом.

6. Установите пластиковый подкрылок правого заднего колеса.
