Első ajtó meghajtás (központi zár) (Discovery 1)

Eltávolítás

1. Csukja be teljesen az ajtó ablaküvegét.

2. Válassza le az akkumulátort.

3. Távolítsa el az ajtózáró fogantyút, a díszpanelt és a műanyag szigetelést.

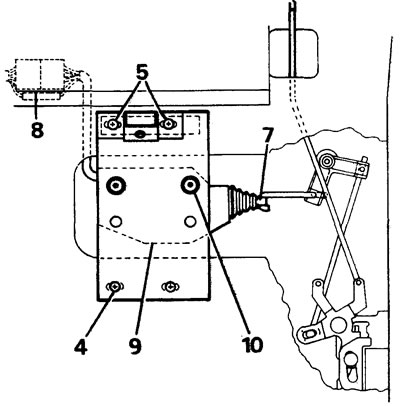

4. Távolítsa el a meghajtókártyát a belső ajtópanelhez rögzítő két alsó csavart.

Megjegyzés: A két felső meghajtólap rögzítőcsavarja rögzíti az ajtókilincs konzolját és az csavarrögzítőt is a belső ajtópanelhez.

5. Távolítsa el a meghajtópanelt rögzítő két felső csavart, vegye le az ajtókilincs konzolját és az csavartartót a belső ajtópanelről.

6. Válassza le az ablakemelő motor vezetékeit az ajtópanelhez rögzítő bilincseket, hogy a vezetékek lazasága megszűnjön.

7. Válassza le az ajtózár rúdját a meghajtóról.

8. Vegye le a meghajtót az ajtóról, a vezetékeket húzva, amíg a csatlakozó ki nem oldódik.

9. Húzza ki a zármeghajtó csatlakozóját

10. Csavarja ki a meghajtó gumitámaszait a panelhez rögzítő két csavart, és vegye ki a meghajtót (ha szükséges).

Telepítés

11. Csatlakoztassa a meghajtó csatlakozóját a jármű kábelezéséhez.

12. Rögzítse az ajtózár rúdját a meghajtáshoz.

13. Nyomja a vezetékeket az ajtóba, és rögzítse a köteget három csipesszel.



14. Szerelje fel a meghajtót az ajtóra, és kézzel húzza meg a meghajtólap két alsó rögzítőcsavarját.

15. Helyezze be az csavartartót és az ajtókilincs rögzítőkonzolját az ajtópanelbe, majd kézzel húzza meg a két felső meghajtókártya rögzítőcsavarját.

16. Helyezze el a panelt úgy, hogy a rögzítőcsavarok az ovális hornyok közepén legyenek.

17. Ellenőrizze a kézi ajtózár működését a gombbal: ha a meghajtó és a kézi zár rudai érintkeznek, mozgassa a meghajtót a kívánt helyzetbe.

18. Csatlakoztassa az akkumulátort.

19. Ellenőrizze az ajtózár meghajtásának működését, szükség esetén állítsa be a meghajtás helyzetét. Húzza meg a meghajtókártya rögzítőcsavarjait.

20. Szerelje vissza az eltávolított alkatrészeket.
