Снятие и установка люка крыши (Рендж Ровер 3)

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

ПРЕДОСТЕРЕЖЕНИЕ: Перед проведением работ с системами пассивной безопасности необходимо внимательно ознакомиться с соответствующей технической документацией.

Демонтаж

1. Выполните все правила безопасности при работе с системами пассивной безопасности.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Меры безопасности при работе с системой подушек безопасности (SRS).

ПРЕДОСТЕРЕЖЕНИЕ: Всегда снимайте обе клеммы аккумуляторной батареи перед началом работ с системами пассивной безопасности (SRS). Вначале отсоедините "отрицательную " клемму. Ни в коем случае не перепутайте провода при подключении к аккумуляторной батарее.

2. Снимите обивку потолка салона.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Потолок.

3. Отделите дренажные трубки от люка крыши.

4. Отсоедините жгут кабелей задней консоли от люка.

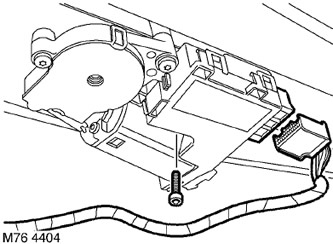

5. Отсоедините колодку от узла электропривода люка.



6. Выверните винт Allen крепления электропривода и люка.

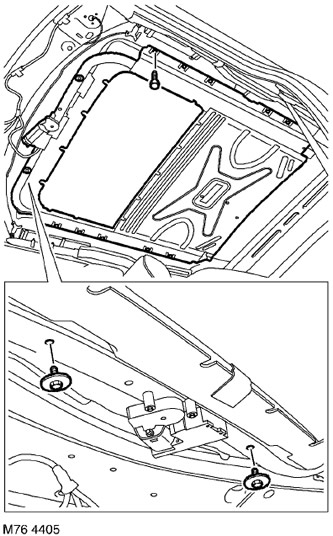

7. Выверните 2 винта со специальными шайбами, крепящие передний край люка крыши.

8. Выверните 10 винтов крепления люка и с помощью помощника снимите люк в сборе.

Сборка

1. Очистите люк крыши и сопрягаемые поверхности.

2. С помощью помощника установите люк крыши на место и равномерно затяните винты крепления с моментом 10 Н·м.

3. Затяните винт Allen с моментом 6 Н·м.

4. Присоедините колодку к электродвигателю.

5. Проложите и закрепите жгут кабелей задней консоли.

6. Убедитесь в том, что дренажные трубки не засорены.

7. Присоедините дренажные трубки к люку крыши.

8. Установите обивку потолка салона.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Потолок.

9. Присоедините клеммы аккумуляторной батареи, вначале "положительную" клемму.

10. Если устанавливается новый люк, то необходимо выполнить следующую процедуру инициализации.

• Нажмите и удерживайте нажатым выключатель подъема люка. Продолжайте держать выключатель нажатым в течение примерно 20 с, пока не услышите явственный глухой щелчок в узле электропривода люка.
• Отпустите выключатель и немедленно нажмите его снова. Люк крыши опустится, сдвинется в полностью открытое положение и возвратится в закрытое положение, информируя о завершении инициализации.
