Вентилятор в сборе с электродвигателем (Рендж Ровер 3)

Демонтаж

1. Снимите блок HEVAC.

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Узел отопителя/ блок управления отопителем, вентиляцией и кондиционированием воздуха (HEVAC) -демонтаж для облегчения доступа и установка.

2. Освободите узел распределителя воздуха и сдвиньте его в сторону.

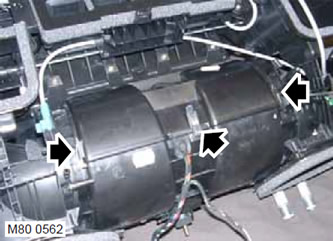

3. Освободите три фиксатора и снимите кожух вентилятора отопителя.

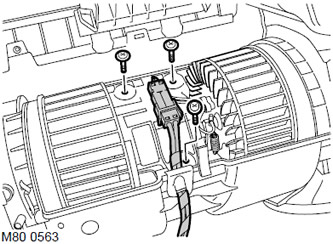

4. Отверните 3 винта Torx крепления вентилятора к отопителю.

5. Отсоедините колодку и снимите вентилятор в сборе с электродвигателем.

Сборка

1. Расположите вентилятор в сборе с электродвигателем на отопителе и подсоедините колодку разъема.

2. Заверните и затяните винты типа Torx крепления вентилятора в сборе.

3. Установите и закрепите кожух вентилятора.

4. Установите и закрепите узел распределителя воздуха.

5. Установите блок HEVAC в панели управления.

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Узел отопителя/ блок управления отопителем, вентиляцией и кондиционированием воздуха (HEVAC) -демонтаж для облегчения доступа и установка.

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Проверка статьи: Федоров Платон
