Узел управления отопителем, вентиляцией и кондиционером (Рендж Ровер 3)

Демонтаж

1. Снимите перчаточный ящик в сборе.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Перчаточный ящик.

Демонтаж перчаточного ящика необходим для получения доступа к винтам крепления жгута кабелей панели управления.

2. Снимите кожух панели управления.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Панель управления - снятие для доступа к месту ремонта и установка на место.

3. Отсоедините колодку разъема и снимите шаговый электродвигатель, управляющий распределением воздуха.

(Источник статьи расположен на сайте: www.lrman.ru)

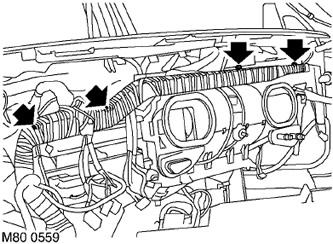

4. Выверните винты типа Torx и гайки из задней части желоба для жгута кабелей панели управления. Освободите фиксаторы, для того чтобы можно было сдвинуть жгут кабелей и облегчить доступ. Не перерезайте хомуты крепления жгута к полке.

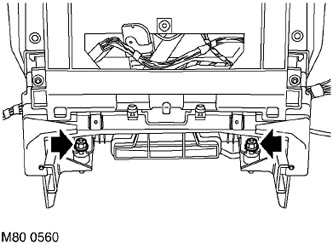

5. Снимите 2 гайки крепления блока HEVAC к кронштейну панели управления.

6. Запомните, как проложен жгут проводов HEVAC, прежде чем снимать узел.

7. С помощью помощника выньте узел HEVAC из панели управления.

Сборка

1. Расположите блок HEVAC в панели управления.

2. В случае загрязнения очистите жгут кабелей и тяги HEVAC от грязи.

3. Установите и затяните гайки крепления блока HEVAC к панели управления.

4. Расположите желоб жгута кабелей и прикрепите его к кронштейну панели управления.

5. Установите шаговый электродвигатель на блок управления отопителем, подсоедините колодку разъема.

6. Установите на место кожух панели управления.
