Снятие и установка термостата (Рендж Ровер 3)

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Слейте из двигателя охлаждающую жидкость.

СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕГУЛИРОВКИ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Слив охлаждающей жидкости, промывка системы и заполнение.

3. Снимите шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Шумоизолирующий кожух двигателя.

4. Снимите приёмный воздушный шланг турбокомпрессора.

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Td6:, РЕМОНТНЫЕ РАБОТЫ, Впускной воздуховод турбокомпрессора.

5. Снимите теплообменник системы перепуска отработавших газов (EGR).

СИСТЕМЫ СНИЖЕНИЯ ВРЕДНЫХ ВЫБРОСОВ - Td6, РЕМОНТНЫЕ РАБОТЫ, Охладитель системы рециркуляции отработавших газов (EGR).

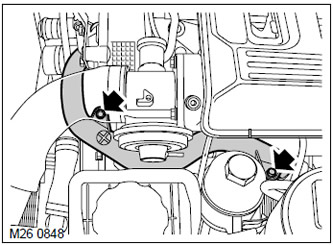

6. Отверните 2 болта крепления теплозащитного экрана и трубки системы перепуска отработавших газов (EGR) к выпускному коллектору.

7. Полностью отведите теплозащитный экран от фланца трубки (EGR).



8. Снимите трубку системы перепуска отработавших газов (EGR).

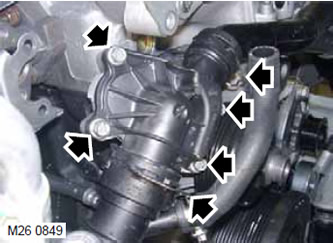

9. Отверните 2 болта крепления распределительной трубки системы охлаждения..



10. Отверните хомут и отсоедините распределительную трубку от корпуса термостата.

11. Отверните хомут и отсоедините нижний шланг радиатора от корпуса термостата.

12. Отверните 4 болта и снимите корпус термостата с насоса системы охлаждения. Утилизируйте прокладку.

Сборка

1. Очистите корпус термостата и ответные привалочные поверхности.

2. Установите на место корпус термостата, заверните болты крепления и затяните их моментом 8 Н·м.

[Статья основана на данных сайта LRMAN.RU]

3. Присоедините нижний шланг радиатора и закрепите его хомутом.

4. Установите распределительную трубку системы охлаждения и закрепите её хомутом.



5. Вверните болты крепления распределительной трубки и затяните их. Момент затяжки 10 Н·м.

6. Протрите трубку системы перепуска отработавших газов (EGR) и ответную привалочную поверхность.

7. Установите патрубок системы перепуска отработавших газов, теплозащитный экран, вверните болты Torx, но пока не затягивайте. Болты затягиваются после установки теплообменника системы перепуска отработавших газов. Момент затяжки 25 Н·м.

8. Установите теплообменник системы перепуска отработавших газов (EGR).

СИСТЕМЫ СНИЖЕНИЯ ВРЕДНЫХ ВЫБРОСОВ - Td6, РЕМОНТНЫЕ РАБОТЫ, Охладитель системы рециркуляции отработавших газов (EGR).

9. Установите приёмный воздушный шланг турбокомпрессора.

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Td6:, РЕМОНТНЫЕ РАБОТЫ, Впускной воздуховод турбокомпрессора.

10. Установите на место шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Шумоизолирующий кожух двигателя.

11. Присоедините "отрицательную" клемму аккумуляторной батареи.

12. Залейте в двигатель охлаждающую жидкость.

СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕГУЛИРОВКИ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Слив охлаждающей жидкости, промывка системы и заполнение.
