Скляна панель даху (Дискавері 3)

Зняття

УВАГА: При демонтажі зовнішніх деталей завжди захищайте лакофарбове покриття та скло від пошкоджень.

УВАГА: При демонтажі скла завжди захищайте від пошкоджень деталі внутрішнього оздоблення.

УВАГА: Покладіть скло на підставку з повстяним покриттям. Не ставте скло на ребро, оскільки це може призвести до пошкоджень кромки, які згодом розвиваються у тріщини.

ПРИМІТКА: Потрібне наступне обладнання: l Дріт для різання з рукоятками l Прямий ніж l Ніж скляра l Набір для заміни скла l Пістолет для герметика l Присоски l Стіл або підставка для скла з повстяним покриттям.

1. Зніміть оббивку даху. Для отримання додаткової інформації зверніться до Обшивка стелі (76.64.15)

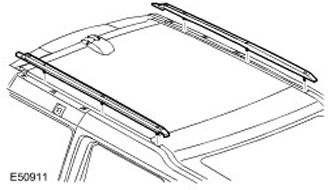

2. Зніміть молдинг даху.

• Звільніть 3 затискачі.
• Повторіть описану вище процедуру з іншого боку.

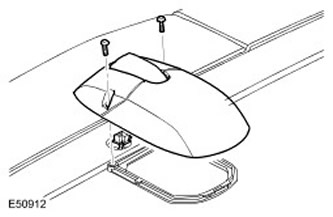

3. Зніміть антену.

• Від'єднайте трос.
• Викрутіть 2 гвинти.

4.

ПОПЕРЕДЖЕННЯ: Обов'язково використовуйте захисні окуляри.

Зі сторонньою допомогою зніміть скляну панель люка даху.

• Ножем шибки або дротом для різання обережно зріжте герметик.
• Встановіть присоски.
• Зніміть 11 втулок, запам'ятавши, в якому положенні вони були встановлені.

Встановлення

1. Обережно видаліть герметик із кузова, щоб утворилася гладка поверхня.

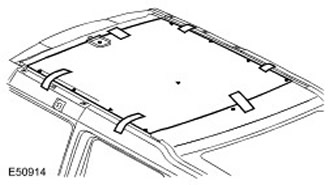

2. Встановіть скляну панель люка даху.

• Встановіть розпірні втулки на однаковій відстані, як показано.
• Для спрощення подальшого монтажу наклейте мітки з маскувальної стрічки.

3. Зі стороною зніміть скляну панель люка даху. Очистіть контактні поверхні деталей.

4. На чисту поверхню металу нанесіть ґрунтовку.

5. На травильну ґрунтовку нанесіть ґрунтовку.

6. На поверхню ущільнювача скляної панелі люка даху нанесіть скляну ґрунтовку і дайте їй застигнути.



7. На старий ущільнювач скляної панелі люка даху нанесіть склад, що активує, і дайте йому застигнути.

8. Встановіть насадку з отвором на картридж із герметиком, зніміть кришку, витрусіть тверді частинки та встановіть картридж на пістолет для нанесення герметика. Відрегулюйте насадку таким чином, щоб отримати смужку герметика з прямокутним трикутником у перерізі, що має основу 8 мм та висоту 12 мм.

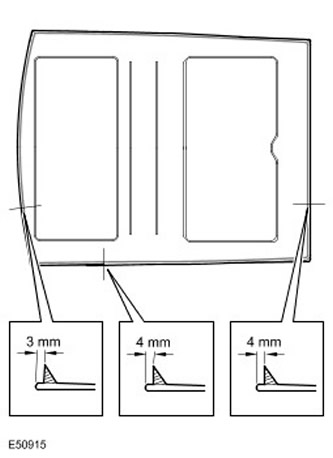

9. Нанесіть на скляну панель люка даху безперервну смужку герметика, як показано на малюнку.



10. Зі стороною встановіть і вирівняйте скляну панель люка даху. Злегка притисніть скло до герметика.

11. Перевірте герметичність з'єднання, за потреби нанесіть додатковий герметик. Якщо для перевірки використовується вода, не перевіряйте, поки герметик не застигне. Направте струмінь води на скло і перевірте, чи немає витоків. Позначте розташування витоку. Просушіть скло та герметик, потім нанесіть додаткову кількість герметика.

12. Встановіть антену.

• Затягніть гвинти.
• Підключіть трос.

13. Встановіть молдинги даху. Введіть в зачеплення затискачі.

14. Встановіть оббивку даху. Для отримання додаткової інформації зверніться до Обшивка стелі (76.64.15)
