Блок управления активной муфтой (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Шасси > Задний ведущий мост > Блок управления активной муфтой

         0
ПРИМЕЧАНИЕ: При установке нового модуля активной муфты необходимо также установить новый датчик и дроссельный клапан.

Снятие


1. Поднимите автомобиль на подъемнике.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

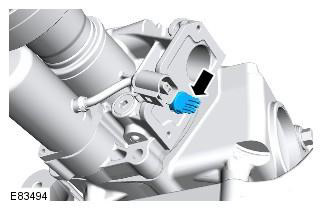

2. Отсоедините электрические разъемы.

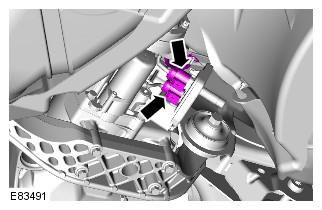

3.
  • Поставьте емкость для сбора пролитой жидкости.
  • Снимите прокладку и отбракуйте ее за дальнейшей ненадобностью.

ПРЕДОСТЕРЕЖЕНИЕ: Очистите зону вокруг элемента и удалите из нее посторонний материал.

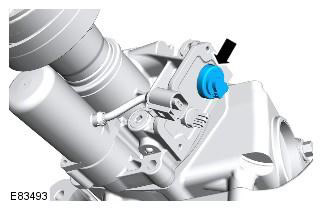

3. Используя подходящий инструмент, снимите дроссельный клапан.

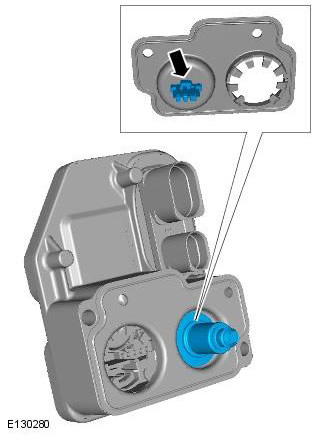

4. Используя подходящий инструмент, снимите датчик активной муфты.




Установка

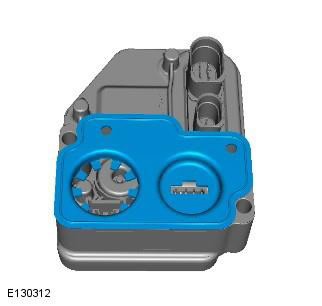

1. Установите новую прокладку.

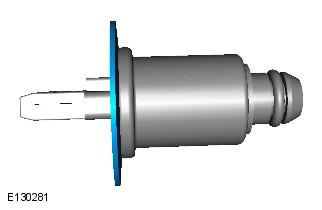

2. Установите на датчик вогнутую шайбу выпуклой стороной к датчику.

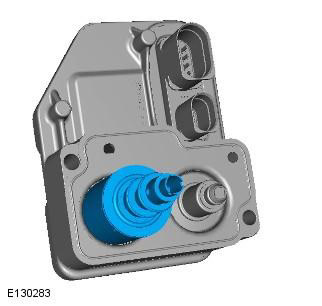

3. Установите датчик и шайбу в сборе.

Дроссельный клапан и датчик необходимо устанавливать на модуль активной муфты перед установкой узла на активную муфту. Несоблюдение этого требования может привести к повреждению автомобиля.


Убедитесь, что компонент выровнен, как показано на рисунке.



4. Установите новый дроссельный клапан.



5. Установите модуль активной муфты. Момент затяжки: 6 Nm

ПРИМЕЧАНИЕ: Смажьте уплотнительное кольцо.



6. Подсоедините электрические разъемы.
