Обзор системы Terrain Response (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Шасси > Terrain Response > Обзор системы Terrain Response

         0

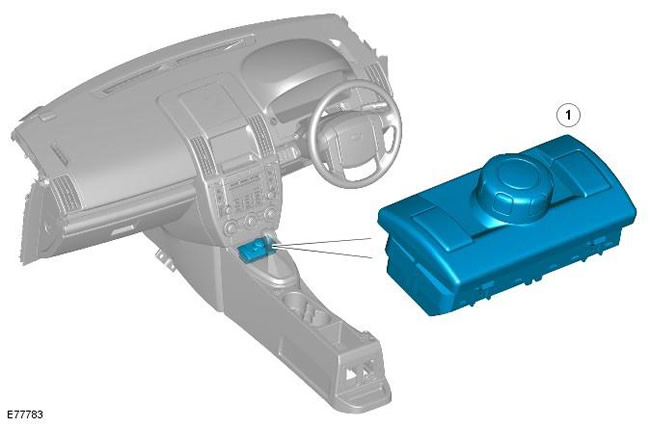

Расположение элементов




Поз.№ запасной частиНаименование
1-Переключатель системы Terrain Response

Обзор


Система Terrain Response™ позволяет водителю выбрать программу, обеспечивающую подходящее для данных дорожных условий сцепление с дорогой и динамические характеристики автомобиля. Отключить систему невозможно. Программа, предусматривающая отключение специальных программ ("Special Programs off"), активна по умолчанию и подходит для всех обычных дорожных условий. Три специальные программы охватывают все виды поверхностей.

Системой управляет вращающийся регулятор, расположенный на центральной консоли, перед рычагом селектора передач. С помощью вращающегося регулятора можно выбрать одну из четырех программ:
  • Special programs off (Специальные программы отключены).
  • Grass/Gravel/Snow (программа «Трава/гравий/снег»).
  • Mud/Ruts (программа «Грязь/колея»).
  • Sand (программа «Песок»).

Вращающийся регулятор можно поворачивать на 360 градусов и дальше в любую сторону для последовательного выбора программ. Если автомобиль оснащен системой Terrain Response, на нем также установлена панель приборов высокого уровня с центром сообщений, на дисплее которого отображается выбранная программа.


Система Terrain Response объединяет ряд подсистем для обеспечения эксплуатационных характеристик автомобиля, соответствующих выбранной поверхности. Система Terrain Response использует следующие подсистемы:
  • Система управления двигателем.
  • Автоматическая коробка передач (при наличии).
  • Муфта, активная по запросу
  • Система тормозов (функции ABS/DSC/ETC/HDC).

В блоке переключателей вращающегося регулятора также находится модуль управления Terrain Response. Модуль управления определяет выбранное положение вращающегося регулятора и передает сигнал по высокоскоростной шине CAN, который принимается модулями управления каждой подсистемы. В каждом из этих модулей управления записано программное обеспечение, которое вводит в контролируемой системе корректные параметры работы с учетом выбранного режима Terrain Response. Кроме того, модули управления обеспечивают обратную связь в рамках выбранной программы, что позволяет модулю управления системы Terrain Response проконтролировать переход всех систем на корректные параметры работы.

Информация передается водителю в виде сообщения на дисплее центра сообщений, который расположен на панели приборов. В сообщении говорится о том, какие меры может принять водитель для оптимизации динамических характеристик автомобиля с учетом условий движения.

Автоматическая помощь системы Terrain Response и выводимая на дисплей информация будут особенно полезны водителю, не имеющему опыта поездок по бездорожью. Опытный водитель может выбирать специальные программы для экстремальных условий, позволяющие контролировать работу систем автомобиля (например, параметры работы дроссельной заслонки, переключения передач или противобуксовочной системы), что невозможно на автомобилях, не оснащенных системой Terrain Response.

Автомобили, оснащенные системой "Стоп/Старт" - начиная с 2010 МГ


При включении специальных программ системы Terrain Response система "Стоп/Старт" отключается.

Однако если система Terrain Response активирована при выключении двигателя в режиме "Стоп/Старт", двигатель будет автоматически перезапущен. Если в это время система "Стоп/Старт" не обнаруживает водителя на месте, например, если ремень безопасности водителя не застегнут или открыта дверь, двигатель не перезапускается. Система "Стоп/Старт" предлагает водителю для запуска двигателя нажать на педаль сцепления. При этом на экране центра сообщений появляется сообщение "RESTART REQUIRED PRESS CLUTCH" (Требуется перезапуск, нажмите на сцепление). За дополнительной информацией обратитесь к главе: Система запуска (303-06C Система запуска - 2.2L Duratorq - Td4, Автомобили изготовленные начиная с 03/2009, Описание и принцип действия).
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском





Текущая статья
Обзор системы Terrain Response

Следующие статьи
Вращающийся регулятор и блок управления системой
Принципы действия
Неправильное использование программ
Диагностика неисправностей системы
Осмотр и проверка
Коды неисправностей (DTC)
Снятие и установка переключателя
