Описание и принцип действия (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Электрооборудование > Помощь при парковке > Описание и принцип действия

         0

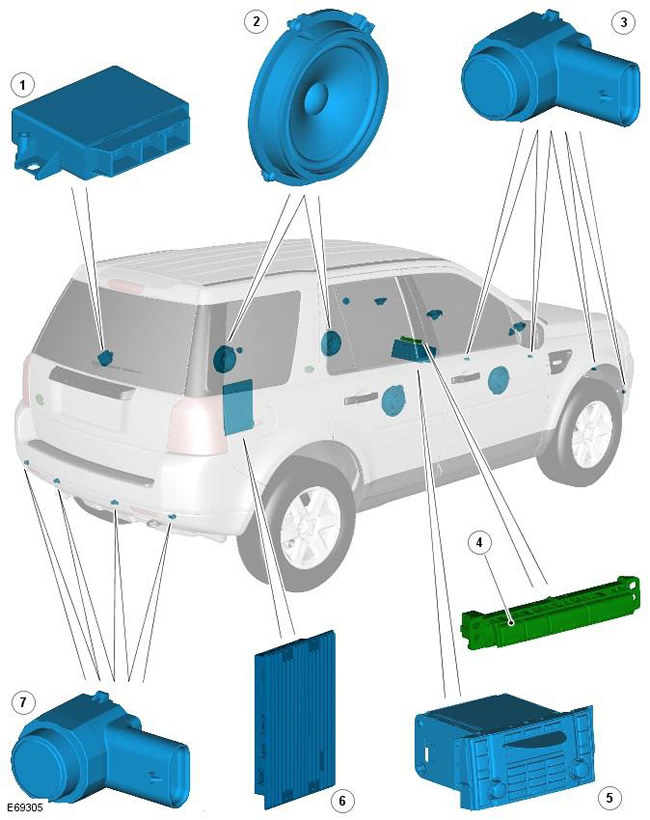

Поз.№ запасной частиНаименование
1-Модуль системы помощи при парковке
2-Передний и задний динамик
3-Передний датчик системы помощи при парковке (4 шт.)
4-Выключатель системы помощи при парковке
5-Интегрированный модуль управления (ICM)
6-Усилитель мощности
7-Задний датчик системы помощи при парковке (4 шт.)

Автомобиль может быть оснащен системой помощи при парковке одного из двух возможных уровней : только задней или передней и задней.

Система помощи при парковке выдает водителю звуковые предупреждения о любых препятствиях на пути движения автомобиля вперед (если установлены передние датчики) или задним ходом при парковке. Система состоит из четырех ультразвуковых датчиков, расположенных в каждом бампере, модуля системы помощи при парковке и соответствующего переключателя.

На низких скоростях модуль помощи при парковке использует ультразвуковые датчики для контроля за зоной вокруг переднего и заднего бампера. Если в контролируемой зоне обнаружен какой-либо предмет, модуль выдает предупреждение через динамики аудиосистемы. Датчики способны выявлять сплошные предметы, в частности, столбы, стены и другие автомобили, а также полусплошные предметы, например, проволочные сетчатые ограждения. Возможно, не будут выявлены предметы, находящиеся на очень близком расстоянии от земли, поскольку из-за низкой высоты они не могут причинить автомобилю повреждения.

Система помощи при парковке состоит из следующих элементов:
  • Модуль системы помощи при парковке
  • Выключатель системы помощи при парковке
  • 8 датчиков системы помощи при парковке

Модуль помощи при парковке поддерживает связь по среднескоростной шине CAN с аудиосистемой через интегрированный модуль управления (ICM). Если выявлен опасный предмет, аудиосистема выдает предупреждающие звуковые сигналы через передние или задние динамики. Среднескоростная шина CAN также используется для сбора информации от других систем автомобиля.
