Натяжитель ремня привода компрессора - двигатель TD6 (Рендж Ровер 3)


Главная > Range Rover > Рендж Ровер 3 > Электрооборудование > Кондиционирование > Натяжитель ремня привода компрессора - двигатель TD6

         0

Демонтаж


1. Снимите ремень привода компрессора.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, РЕМОНТНЫЕ РАБОТЫ, Ремень привода компрессора - двигатель Td6.

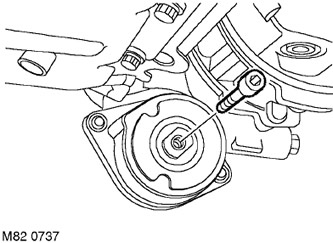

2. Выверните винт типа Allen, крепящий рычаг шкива к пружинному натяжителю, и снимите рычаг в сборе.

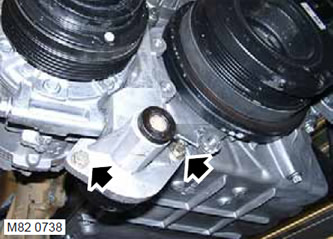

3. Выверните 2 винта, крепящие натяжное устройство к опоре, запомните фиксированное положение и снимите натяжное устройство.

Сборка


1. Расположите натяжное устройство на опоре, заверните винты и затяните их с моментом 25 Н·м.

2. Установите рычаг натяжного устройства в сборе и затяните винт Allen с моментом 10 Н·м.

3. Установите ремень привода компрессора.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, РЕМОНТНЫЕ РАБОТЫ, Ремень привода компрессора - двигатель Td6.
