Снятие и установка конденсатора (Рендж Ровер 3)

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Опорожните систему кондиционера и соберите хладагент.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.

3. Снимите вязкостную муфту вентилятора.

СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.

4. Выверните винты крепления радиатора из панели замка капота.

5. Наклоните радиатор в сборе назад, освободите и снимите фиксаторы, крепящие радиатор.

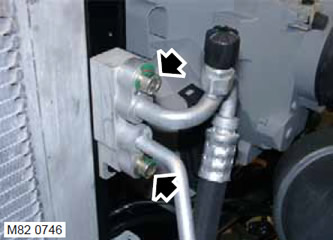

6. Выверните 2 винта типа Allen, крепящие трубопроводы кондиционера к конденсатору, отсоедините трубы, снимите и выбросьте уплотнительные кольца.

ВНИМАНИЕ: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.

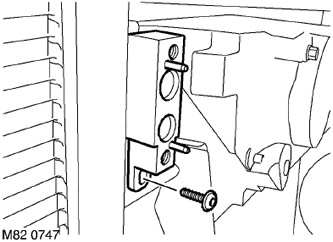

7. Выверните винт типа Torx крепления конденсатора к кронштейну.

8. Осторожно снимите конденсатор.

Сборка

1. Установите конденсатор и закрепите его винтом Torx.

2. Подвиньте радиатор в монтажное положение, установите и закрепите фиксаторы.

3. Закрепите радиатор в сборе, соединив его с панелью замка капота.

4. Смажьте новые уплотнительные кольца чистым специальном маслом и установите их по одному в каждый из трубопроводов кондиционера.

5. Присоедините трубопроводы кондиционера к конденсатору, заверните винты крепления и затяните их с моментом 9 Н·м.

6. Установите вязкостную муфту вентилятора.

(Оригинал статьи можно найти тут: «www.lrman.ru»)

СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.

7. Заправьте систему кондиционера.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.

8. Присоедините "отрицательную" клемму аккумуляторной батареи.
