Цилиндър за заключване на врата (Defender 2007+)

Премахване

1. Отстранете декоративния панел на вратата и пластмасовото покритие.

За повече информация вижте главата: Панел на предната врата (501-05 Вътрешна облицовка, Демонтаж и монтаж).

2. Отстранете подсилващия панел.

За повече информация вижте главата: Панел за захранване на предната врата (501-03 Заключващи се елементи на тялото, Демонтаж и монтаж).

3. Повдигнете и подпрете стъклото, за да получите достъп до заключващия механизъм.

4. Освободете пружинната скоба и разкачете пръта от лоста за задвижване на ключалката.

5. Отстранете единия винт и разкачете модула на заключващия лост.

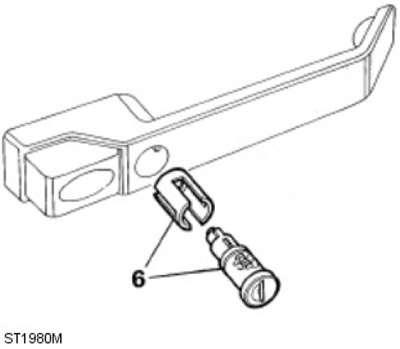

6. Отстранете цилиндъра на ключалката от модула на външната дръжка на вратата със заключващата втулка.

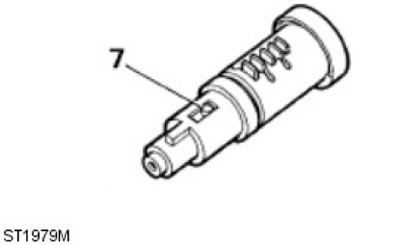

7. За да извадите цилиндъра от пластмасовата монтажна втулка, натиснете бутона с пружина и разкачете втулката.

Монтиране

ЗАБЕЛЕЖКА: Ако инсталирате нов цилиндър, уверете се, че номерът на цилиндъра съвпада с номера на предоставения ключ.

1. Поставете пластмасовата монтажна втулка върху цилиндъра, така че пружинните скоби да са в желаната позиция.

2. Инсталирайте модула на цилиндъра и пластмасовата втулка върху заключващата втулка и поставете във външната дръжка, като повторите стъпките в стъпка 6 в обратен ред.

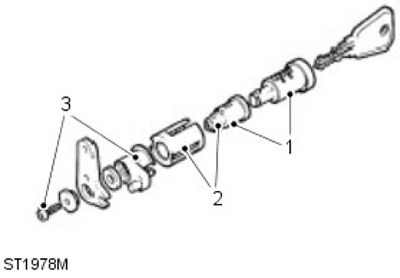

3. Сглобете компонентите на заключващия лост, както е показано и, работейки от вътрешната страна на панела на вратата, ги вкарайте в модула на цилиндъра и ги закрепете с един винт.

(Подробности можете да намерите на уебсайта LRman.ru)



4. Свържете пръта към заключващия лост и го закрепете с пружинна скоба, като повторите стъпките в стъпка 4 в обратен ред.



5. Монтирайте усилващия панел на предната врата.

За повече информация вижте главата: Панел за захранване на предната врата (501-03 Заключващи се елементи на тялото, Демонтаж и монтаж).

6. Поставете пластмасовия лист.

7. Монтирайте панела на вратата.

За повече информация вижте главата: Панел на предната врата (501-05 Вътрешна облицовка, Демонтаж и монтаж).
