Въздушен филтър — премахване и монтиране (Defender 2007+)

Премахване

Всички коли

1. Изключете заземяващия проводник от батерията.

За повече информация вижте глава: Изключване и свързване на батерията (414-01 Батерия, монтаж на батерията и кабели, общи процедури).

Автомобили с климатична система.

2. Отстранете хладилния агент от климатичната (A/C) система. За повече информация вижте глава: Възстановяване на хладилен агент, вакуумиране и зареждане на системата за климатизация (A/C) (412-00 Система за контрол на климата - Обща информация, Общи процедури).

3.

ПРЕДУПРЕЖДЕНИЕ: Запушете всички отвори. Използвайте нови щепсели.

Изключете тръбопроводите за ниско и високо налягане на хладилния агент от компресора на климатика.

• Отстранете болта.
• Отстранете О-пръстена и го изхвърлете.

Всички коли

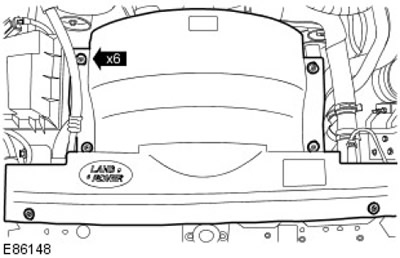

4. Отстранете горния кожух на охлаждащия вентилатор. Освободете 6 скоби.



[Оригиналният текст е публикуван на уебсайта: www.lrman.ru]



5. Отстранете филтърния елемент.

За повече информация вижте глава: Въздушен филтърен елемент (303-12 Разпределение и филтриране на входящия въздух - ID4 2.4L дизелов двигател, Демонтаж и монтаж).

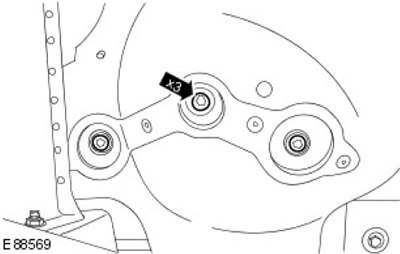

6. Отстранете въздушния филтър. Отстранете 3 болта.

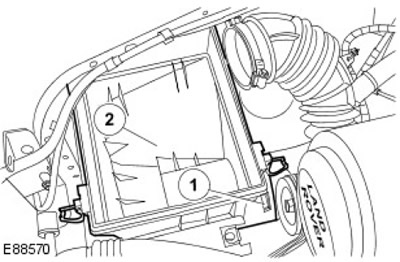

7. Отстранете въздушния филтър.

• 1. Откачете входната тръба на въздушния филтър.
• 2. Отстранете въздушния филтър.

Монтиране

Всички коли

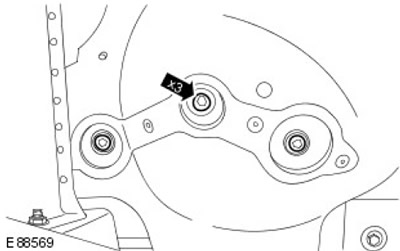

1. Монтирайте елементите в реда, обратен на разглобяването. Стегнете (момент на затягане 13 Nm).



Автомобили с климатична система



2.

ЗАБЕЛЕЖКА: Преди да монтирате О-пръстените на компресора, поставете ги в ново компресорно масло.

ЗАБЕЛЕЖКА: Отстранете и изхвърлете щепселите.

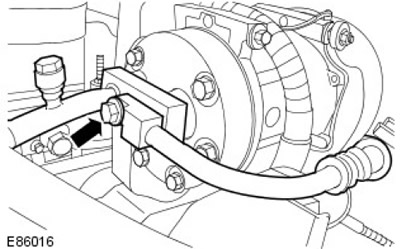

Стегнете (момент на затягане 30 Nm). Инсталирайте нови О-пръстени.



Всички коли

3. Свържете заземяващия проводник към батерията.

За повече информация вижте глава: Свързване на батерията (414-01 Батерия, монтаж на батерията и кабели, общи процедури).
