Охладител за пълнене — премахване и монтиране (Defender 2007+)

Премахване

1. Изключете заземяващия проводник от батерията.

За повече информация вижте глава: Изключване и свързване на батерията (414-01 Батерия, монтаж на батерията и кабели, общи процедури).

2. Свалете решетката на радиатора.

За повече информация вижте глава: Радиаторна решетка (501-08 Довършителни работи Демонтаж и монтаж).

3. Отстранете горния кожух на охлаждащия вентилатор. Освободете 6 скоби.



4. Свалете заключващия панел на капака.

За повече информация вижте главата: Панел за заключване на капака (501-27 Ремонт на ламаринени елементи на предница, Демонтаж и монтаж).

5.

ЗАБЕЛЕЖКА: Дясната страна е показана, лявата страна е същата.

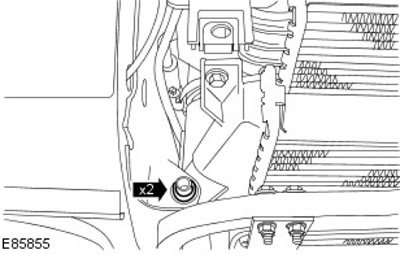

Отстранете двата о-пръстена.



6.

ЗАБЕЛЕЖКА: Дясната страна е показана, лявата страна е същата.

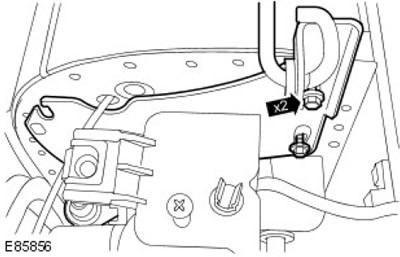

Отстранете двете скоби на охладителя на въздуха за зареждане. Отстранете 4 болта.



7.

ПРЕДУПРЕЖДЕНИЕ: Запушете всички отвори. Използвайте нови щепсели.

ЗАБЕЛЕЖКА: Дясната страна е показана, лявата страна е същата.

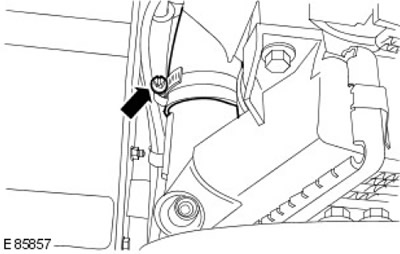

Разкачете входните и изходящите маркучи на охладителя на зареждания въздух.

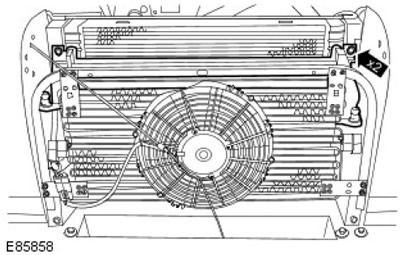

8. Свалете охладителя на въздуха за зареждане. Отстранете два болта.

Монтиране

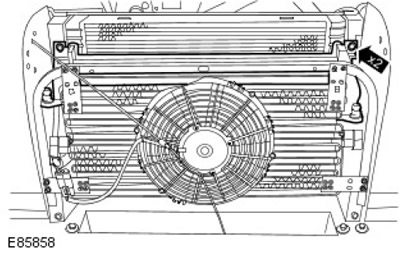

1. Монтирайте елементите в реда, обратен на разглобяването. Стегнете (момент на затягане 20 Nm).

Статията е взета от този ресурс: LRMAN.RU



2.

ЗАБЕЛЕЖКА: Отстранете и изхвърлете щепселите.

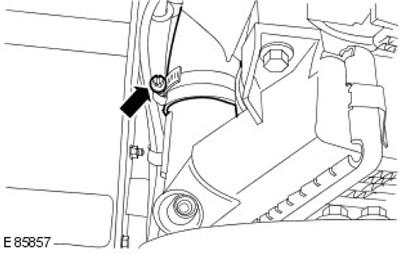

Стегнете (момент на затягане 3 Nm).



3. Затегнете (момент на затягане 9 Nm).



4. Свържете заземяващия проводник към батерията.

За повече информация вижте глава: Свързване на батерията (414-01 Батерия, монтаж на батерията и кабели, общи процедури).
