Всички модели са оборудвани с отоплителна и вентилационна система. Климатикът е инсталиран като допълнително оборудване.
Вътрешна вентилация без течение
Вентилацията без течение се постига чрез монтиране на вентилационни отвори в задните калници на каросерията. Клапите на абсорбатора работят автоматично в зависимост от зададеното ниво на отопление или вентилация и въздушния поток през отоплителния уред.
Управление на отоплението и вентилацията
(Оригиналната версия на статията на уебсайта www.lrman.ru)
Нагревателят е монтиран на предния панел. Ако в отоплителя е монтиран климатик, изпарителят на климатичната система се монтира пред неговия топлообменник. Отоплителните и климатичните системи се управляват от централния панел.

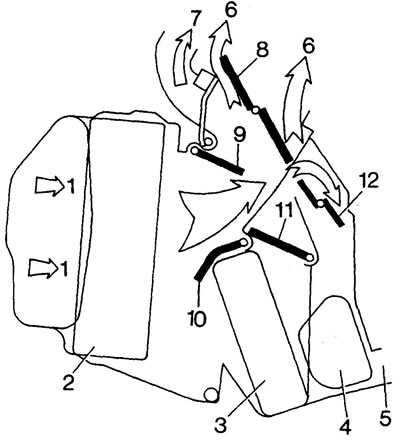

Положение на клапите при максимално отопление
1 - всмукателен отвор за въздух, 2 - изпарител на климатика (ако е инсталиран), 3 - топлообменник на нагревателя, 4 - изход за въздух за обдухване на краката (предни седалки), 5 - изход за въздух за издухване на краката (задни седалки), 6 - изход за въздух за обдухване на лице, 7 - изход за въздух за обдухване на стъкло, 8 - клапа за управление на обдухването на лице, 9 - клапа за управление на обдухването на стъкло, 10 - клапа за управление на въздушния поток, 11 - клапа за управление на температурата, 12 - клапа за управление на въздушния поток.
Положение на клапите, когато няма отопление
