Садржај: Вентилација унутрашњости без промаје ⇩ Контрола грејања и вентилације ⇩ Положај амортизера при максималном…⇩ Положај амортизера када нема грејања ⇩
Систем грејања и вентилације је инсталиран на свим моделима. Клима уређај је инсталиран као додатна опрема.
Вентилација унутрашњости без промаје
Вентилација без промаје се постиже уградњом отвора за усисавање ваздуха у задње блатобране каросерије. Клапне за вентилацију раде аутоматски у зависности од подешеног нивоа грејања или вентилације и протока ваздуха кроз грејач.
Контрола грејања и вентилације
Грејач је инсталиран на предњој плочи. Ако је клима уређај уграђен у грејач, испаривач система клима уређаја се поставља испред његовог измењивача топлоте. Системи грејања и климатизације се контролишу са централне табле.

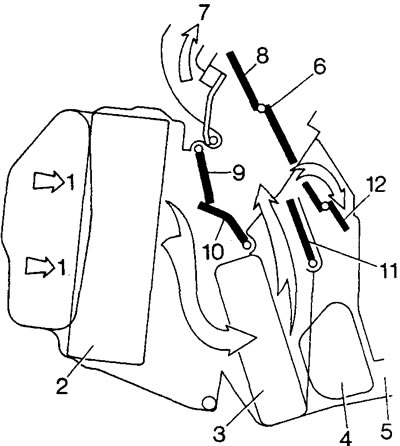

Положај амортизера при максималном грејању
1 - Усис ваздуха, 2 - Испаривач клима уређаја (ако је инсталиран), 3 - Измењивач топлоте грејача, 4 - Излаз ваздуха за дување ногу (предња седишта), 5 - Излаз ваздуха за дување ногу (задња седишта), 6 - Излаз ваздуха за дување лица, 7 - Излаз ваздуха за дување стакла, 8 - Поклопац за управљање вентилатором лица, 9 - Поклопац за управљање вентилатором стакла, 10 - Поклопац за управљање протоком ваздуха, 11 - Поклопац за управљање температуром, 12 - Поклопац за управљање протоком ваздуха.
Положај амортизера када нема грејања
